Fusion 360 화면알아보고, 탐색하기

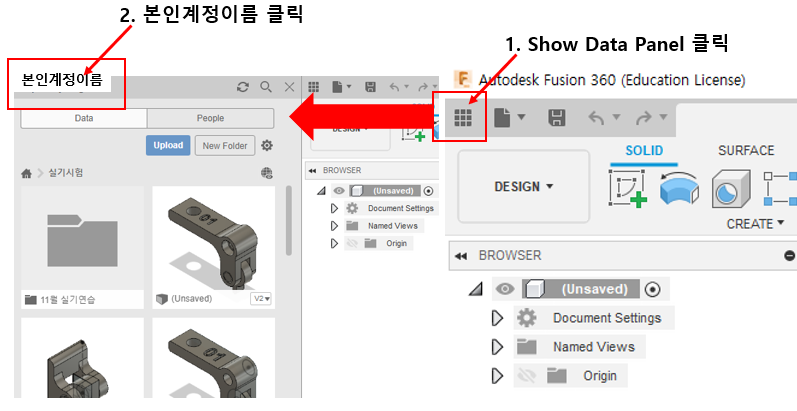

1. Fusion 360을 열고 브라우저 화면왼쪽끝에 보면 바둑판 형태가 있습니다.

여기에 마우스를 갖다대면 Show Data Paner이라고 보입니다, 이것을 클릭합니다.

그려면 아래 그림처름 왼쪽에 Data People가 뜨고 왼쪽에 본인 계정이름이 떠있습니다.

그리고 아레 Data라고 있어요

여기가 바로, 인터넷 브라우저를 통해 클라우드에 접속하게되며 자신이 작업한

내용들이 저장된 공간!!입니다.





여기는 인터넷 브라우저를 통해 fusion 360 클라우드 서버에 저장된 곳에 접속하게 되는겁니다.

본인이 저장하는 것이 여기에 모두 있는 것입니다.



2.  fusion 360 화면 가운데 아래에 화면제어, 화면회지너 그리드와 스냅 등의 메뉴가 있습니다.



1) Orbit : 화면을 회전하는아이콘

2) Look At : 선택한 면을 정면으로 보이게한다

3) Pan  : pan을 클릭하면 화면을 내가 움직이고자하는 방향으로 움직일 수 있습니다.

4) Zoom : 줌,,말그대로 줄였다 확대했다 하는 기능이죠

5) Fit   : 모델모습을 화면에 꽉차게 보여줌

6) Display Settings  Fusion 360 화면을 설정합니다

7) Gred and Snaps : 화면의 그리드와 스냅을 설정

8) Viewports : 화면 뷰포트설정(다중 뷰명령클릭, 여러방향으로 뷰가 전환한다,)



6) Display Settings  옆의 작은 삼각형을 클릭하면아래의 메뉴가 뜹니다.

2021/01/21 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - Fusion 360 설치와 가입하기

2021/01/22 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - Fusion 360 환경설정

2020/12/10 - [3D프린팅 첫걸음] - 3D 프린팅(3D Printing) 준비 단계

7. Gred and Snaps : 화면의 그리드와 스냅을 설정 (옆의 삼각형을 클릭)

아래의 메뉴들이 나온다.





8. 다음은 브라우저화면에 대하여...서인데요 여기는 버전에 따라 환경이 조금 다릅니다.

일단 기본적으로 사용하는것은 DESIGN(Or MODEL), RENDER만 우선 아시면 됩니다.

우리 초보들은요.....



9. 단축키가 있는데요,,,등록하는 것은 기본적인것을 알고 난후에 천천히 하도록 하겠습니다,

기본적인 단축키는 SKETCH(스케치)작업에서는 아래것만 아시면 되고

라인(Line) → L

써클(Circle) → C

사각형(Rectangle) → R

치수(Demension) → D



10. 3D 작업환경에서는 돌출(EXTRUDE)- E



11. 수정부분에서는 FILLET(F) - 모떼기,모따기



12. MOVE / COPY- 이동, 복사



13. 필터 선택하기 Fusion 360 화면 오른쪽에 SELECT가 있습니다. 여기서는

작업물의 선택을 전체선택, 일부선택, 자유곡선으로 선택할 것의 메뉴가 있습니다.
