1. FUSION 360 소개

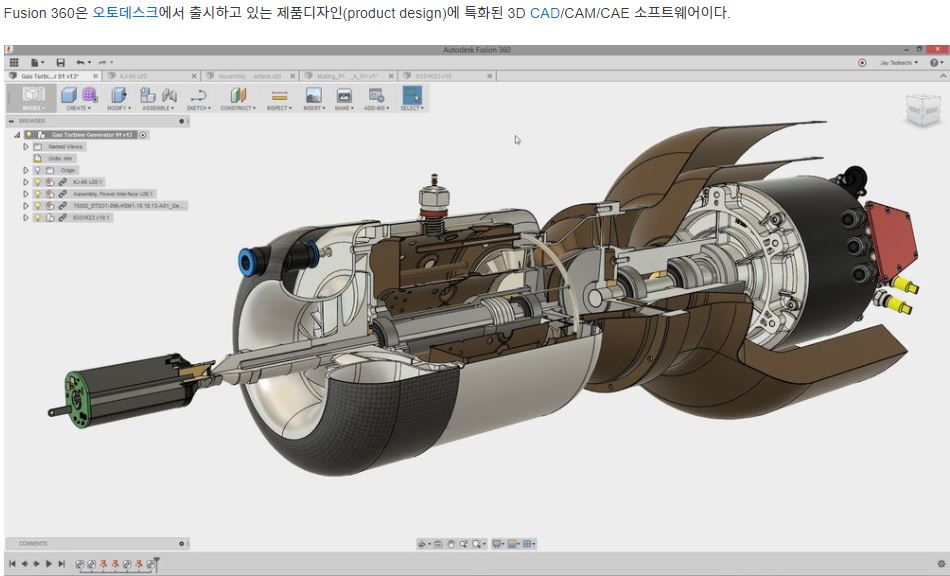

FUSION 360은 제품개발을 위한 클라우드 기반의 3D CAD/CAM 프로그램이다.

FUSION 360은 기계설계, 공동작업 및 시뮬레이션까지 모두 갖춘 통합프로그램

디자인부터 제품테스트, 3D프린팅 출력까지 모두 할 수 있다.

FUSION 360은 프로젝트에서 모든 침원이 협업할 수있는 공간제공

FUSION 360의 클라우드 프로젝트 팀끼리 디자인의 관리, 보안, 수정이 가능하다.

FUSION 360은 자체 렌더링 기능을 가지고 있다. 그러나 키샷(KeyShot)이라는

전문 렌더링 프로그램과도 연동되어 더 좋은 결과물을 만들 수 있다.

렌더링된 결과물을 가지고 애니메이션까지 만들 수 있으며

전문적인 프로그램의 여러 가지 기능을 가지고 있어 전문 프로그램을 따로

설치해서 배우지 않아도 되는 편리함이 있다.

FUSION 360은 https://youtube.com/channel/UCiMwMz3RMbW5mbx0iDcRQ2g

유투브에서도 전문적인 소개와 교육을 받을 수 있다.

Autodesk Fusion 360

2. FUSION 360의 특징

(1) Freeform Modeling(자유모델링) & Sculpting(조각)

T-스플라인 기술 또는 스케치 곡선, 패치, 돌출과 부드럽고 정밀한 표면을 만든다.

모델링의 면, 모서리 및 정점을 편집하여 모델에서 원하는 곡률의 정확한 양을

모델링으로 표현 할 수 있다.



(2) Solid Modeling(솔리드모델링)

FUSION 360의 히스토리 모델링인 타임 라인 방식으로 구성되어 있다.

타임라인은 모델링의 작업했던 명령들을 순서대로 나열한것이다.

이 타임라인은 언제든 히스토리로 복귀해서 수정이나 편집을 할 수 있으며

자동으로 업데이트를 할 수 있다.

이런 히스토리 프리방식의 타임라인 구성은 탑 다운 디자인을 위한 방식이 된다.

그리고 유기적인 디자인을 쉽게 만들 수 있도록 강력한 솔리드 모델링 도구 뿐만

아니라 부울연산을 수행하고 같은 웹, 로프트, 패턴 및 기존 모델에

더 많은 기능을 추가할 수 있다.

(3) Parametric Modeling(파라메트릭 모델링)

스케치 작업시 정확한 매개 변수를 설정한다.

특정 값뿐만 아니라 관계형 기능을 가진 모델 치수이며.

이전 그대로 만든 기계적인 기능을 유지한다.

업데이트를 함으로 매개 변수, 모델을 변경 할 수 있다.

(4) Mesh Modeling(메쉬 모델링)

스캔 STL, OBJ데이터를 가져오고 Fusion360 디자인에 대한 참조로 사용

T-스플라인은 객체 스냅을 사용하여 오른쪽 면의 상단에 열굴 만들기 및

오른쪽 메쉬 몸에 정점을 스냅 끌어오기 명령을 사용한다.

이런 것은 자유롭게 T-스플라인 모델을 편집할 수 있다.



스플라인이란?? 곡선들이 이어진 모습이라고 보면 됩니다..

------------------유기체 모델들을 부드럽게 생성

-T- 스플라인은 컴퓨터 그래픽에서 자유형 표면을 정의하기위한 수학적 모델입니다.

T- 스플라인 표면은 제어점 네트워크로 정의 된 표면 유형으로,

제어점 행이 전체 표면을 횡단하지 않고 종료 될 수 있습니다.

종료 된 행의 제어망은 문자 "T"와 유사합니다.

T-SPLINE  출처 : Game Programming - GitBook

SPLINE 출처 : https://docsplayer.org/131016597-%EC%8A%AC%EB%9D%BC%EC%9D%B4%EB%93%9C-1.html

(5) 3D Printing Utility(3D 프린티 유틸리티)

메쉬 구조를 개선하고 자동으로 최적화된 지원구조를 만들어 3D 프린팅에 대한 설계를

준비한다.

한번에 여러 가지 다른 디자인을 인쇄할 수 있다.

FUSION 360은 쉽게 Autodesk PrintStudio를 포함한 3D 프린팅 소프트웨어 유틸리티와

함게 사용되는  PrintStudio로 직접 통신할 수 있다.

그리고  PrintStudio에서 Dremel, MakerBot, Ulimaker와 같은 제조사와 호환한다.

(6) Distributed Design(분산 디자인)

여러 참여자가 다양한 지리적 위치에서 작업하는 팀이 훨씬 더 효율적으로

작업할 수 있도록 만들고 프로젝트 내에서 참조된 구성 요소를 수정 할 수 있다.

분산디자인은 다른것에 하나의 FUSION 360디자인을 삽입하고 둘 사이의 연관

링크를 유지 관리할 수 있다.

링크된 디자인이 변경되는 경우에는 변경사항을 반영하기 위해 참조 디자인을

업데이트하고 싶은지 여부를 선택할 수 있다.

화면 왼쪽에 표시된 디자인 패널은 팀원들이 분산 디자인한 파일을 미리보기

미 쉉에 대한 정보를 표시한다.

(7) Track, Comment and Share(트랙, 주석 미 공유)

프로젝트에 무제한 팀 구성원을 초대한다.

버전을 추적하고, 다른 사람들이 라이브 활동을 통해 프로젝트 내에서

수행한 접업을 볼 수 있다.

또한 당신의 웹 브라우저에서 A360 클라우드 프로그램을 통해 진행 및 팀 활동을

추적할 수 있다.

(8) Version Management(버전 관리)

프로젝트팀이  A360 팀과 함께 클라우드에서 디자인의 융합에서 여러버전에서

작업된 프로젝트 버전을 참조하거나 로컬로 보관할 수 있다.

사용자는 이전 파일 버전을 검토하고 버전에 대하 히스토리의 바로가기를

지원해서 해당 버전을 확인 할 수 있다.

쉽게 통합 검색 엔진을 사용하여 복잡한 설계 파일 및 데이터 아카이브에

포함된 구성 요소를 발견한다.

3. FUSION 360 시스템 요구사항

■ 기능 :

• 파트/어셈블리 모델링 : 솔리드, 서피스, SubD 모델링, 시트메탈(판금/절곡)
• 애니메이션 : 기본적인 기능들로 꾸며져있다
• 렌더링 : GI 기능을 지원하는 렌더링 시스템을 가지고 있다.
• HDR 이미지를 이용해서 Environment를 조정할 수도 있다.
• 또한 KEYSHOT으로 연동되는 플러그인을 지원해서 Fusion 360 자체의 렌더링
• 품질이 마음에 들지 않으면 이 플러그인을 이용하면 된다.
• 시뮬레이션 : 구조해석, 열해석, 진동해석, 유동해석 솔버를 집어넣었다.
• CAM : 캠기능 역시 기본으로 포함되어 있다. 다만 아직은 포스트 프로세서가
• 미국 시장 중심으로 지원되고 있어서 국내에서 쓰려면 어느정도 포스트에
• 대한 지식이 있어야한다.
• PCB : 회로설계, PCB디자인, 시뮬레이션; EAGLE PCB를 2020년1월 퓨전360에 통합
• 기타 : MeshMixer 기능으로 STL 메쉬를 모델화 기능이다. STL/OBJ Import와 Export가
• 가능하며 에러가 발생하는 것을 어느정도 커버해준다.
• 기능들에 있어 다른 M-CAD와 별 다른점은 없다.

출처:https://knowledge.autodesk.com/ko/support/fusion-360

출처:https://knowledge.autodesk.com/ko/support/fusion-360

출처: https://namu.wiki/w/Fusion%20360

※ 윈도우 한글버전을 사용해도 문제가 없지만 컴퓨터 이름은 반드시

영문으로 만들어야 한다.

※ 계정도 영문으로 만든다.

※ 이상이 있으면 포맷을 하고 FUSION 360을 설치한다.
