출력용 모델링 파일 불러오기

재료·자료

Ÿ 3D프린터 슬라이서(Slicer) 프로그램 매뉴얼

Ÿ 슬라이서(Slicer) 프로그램

Ÿ 출력용 모델링 파일



 기기(장비 ･ 공구)

Ÿ 컴퓨터



안전 ･ 유의 사항

Ÿ 프로그램 기능을 면밀히 파악한다.



수행 순서

 슬라이서(Slicer) 프로그램을 실행할 수 있다.

슬라이서 프로그램 화면

 출력용 데이터파일을 불러올 수 있다.

1.    상단 File메뉴에서 Load model file을 클릭한다.

FIle메뉴 화면

2. Load model file을 클릭하면 파일을 불러오는

대화상자가 화면에 출력할 수 있다.

대화상자 화면

저장한 폴더 위치를 클릭한 후 저장한 STL파일을 클릭하여

열기를 클릭하여 STL 파일을 불러온다.

 파일 불러올 수 있다.

저장된 위치에서 저장한 STL파일을 불러오면

아래 그림과 같이 파일이 화면에 출력된다.

STL 파일 불러온 화면

형상분석 하기

재료·자료



Ÿ 3D프린터 슬라이서(Slicer) 프로그램 매뉴얼

Ÿ 슬라이서(Slicer) 프로그램

Ÿ 출력용 모델링 파일

기기(장비 ･ 공구)

Ÿ 컴퓨터

안전 ･ 유의 사항

Ÿ 프로그램 기능을 면밀히 파악한다.

수행 순서

 슬라이서(Slicer) 프로그램을 실행 및 파일 불러올 수 있다.

(위의 내용 참조)

 형상분석을 할 수 있다.

1.    형상분석을 하기 위해서 먼저 불러온 모델을 정중앙에

배치할 수 있다.

모델을 클릭한 상태에서 드래그하여 정중앙에 배치한다.

2.    출력할 모델의 방향을 설정할 수 있다.

모델을 클릭한 후 화면 아래 Rotate 메뉴를 클릭 한 후

X, Y, Z축으로 방향을 설정한다.

출력할 모델 방향을 설정하는 그림

3.    스케일을 설정할 수 있다.

화면아래 Scale메뉴를 클릭하여 원하는 수치를 입력하여 설정한다.

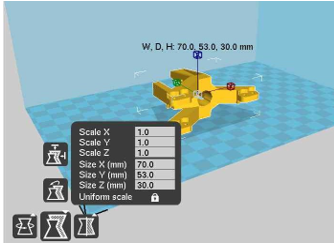

 Scale설정 화면

•   지지대 형성 원리를 이해하면 빠르게 형상분석이 가능하다.
