Sketch 기본 툴, Polygon, Ellipse, Slot

오늘은 Sketch 기본 툴에서  Polygon, Ellipse, Slot 에 대해서

알아보겠습니다.



1. Polygon은 세 가지가 있습니다. 원안쪽, 원밖에 접선하는 다각형과

엣지에서 만들어지는 다각형, 이렇게 세 가지인데요



2021/01/21 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - Fusion 360 설치와 가입하기

1.1. 폴리곤 세가지 중 제일 먼저 있는 Circumscribed Polygon

그림을 보시면 아시겠지요,,원 밖으로 다각형이 그려져 있습니다.





1.2. 두번째 있는 폴리곤은 Inscribed Polygon입니다.

말그대로 원 안쪽에 다각형이 형성되는 것이죠

2021/01/25 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - SKETCH 기본 툴 알아보기

2021/01/24 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - DATA PANEL 나의 저장장소, 프로젝트확인하기, EXPORT

2021/01/23 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - Fusion 360 화면 탐색하기

2021/01/22 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - Fusion 360 환경설정



1.3. 세 번째 있는 폴리곤은 Edge Polygon입니다.

이것은 아래 그림과 같이 1번에서 2번으로 라인을 그린 후 왼쪽이든 오른쪽이든

마우스를 갖다 대는 쪽을 한쪽 엣지가되면서 다각형이 만들어 집니다.

마우스를 오른쪽, 왼쪽 움직여보시면 이해가 쉬울겁니다.



2. Ellipse로 타원을 만드는 것입니다.





중앙에서 클릭한 후 오른쪽끝에 클릭 한 후 위나 아래로 드래그하면

타원형이 생성이됩니다.

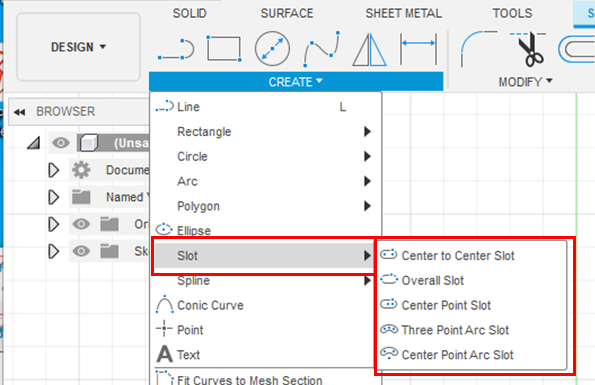

3. Slot은 5가지가 있는데,,슬롯을 클릭하면 아래와같이

화면이 생성이 됩니다.







3.1 Center to Center Slot

 왼쪽에 먼저 클릭한 후 오른쪽으로 드래그 하고 클릭 한다음

위나 아래로 드래그하면 Center to Center Slot 이 만들어 집니다.





3.2 Overal Slot는 1번에서 2번으로 클릭하고 위아래로 드래그한 후 클릭

하면 오늘쪽과 같이 됩니다.





3.3 Center Point Slot : 1번(중앙)에서 2번클릭한 후 위아래 드래그합니다.









3.4  Three Point Arc Slot : 세점을 찍으면 아크형태가 되고 이때

세번째점에서 위알래로 드래그하면 아크형태의 슬롯이 생긴다.

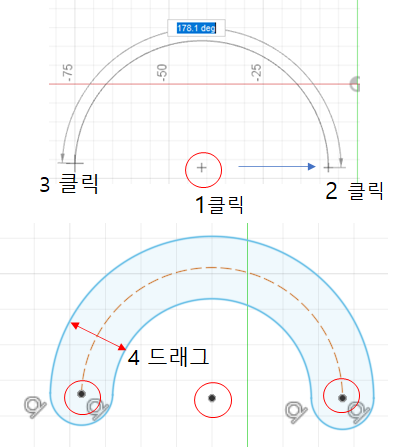

3.5 Center Point Arc Slot : 중앙에서 시작하여 좌우클릭하면

아크가 만들어지고 이때 드래그를 하면 슬롯이 세점이 있는 슬롯이 형성됩니다.
