오늘은 팅커캐드 가입과 로그인~화면구성, 저장까지 알아보도록 할게요.
쉽고, 무료이며 재미있으니 한번 따라해보세요~~^^
1. 구글- Crome-Tinkercad
1) 회원가입

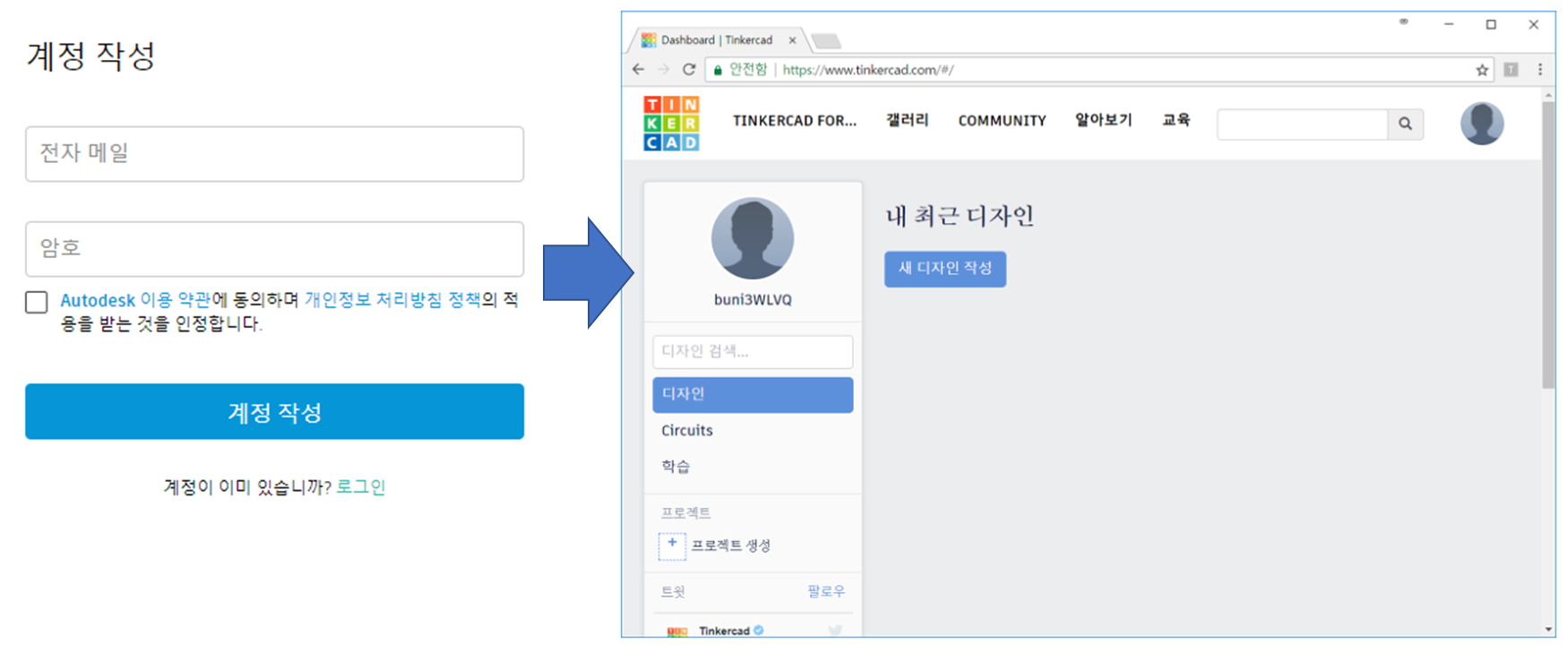

2) 계정생성 및 작성
2023.10.07 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - 틴커캐드에 대해 알아봅시다~~~https://www.tinkercad.com/
2021.07.01 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - FUSION 360 계정등록 및 설치
3) 회원가입 후 로그인을 하면 본인의 프로필 화면이 나타난다.
작업을 하기위해서 [새디자인 작성]을 클릭한다.
4) 화면구성과 메뉴들의 기능을 살펴본다.
Tinkercad로고 : 로고를 클릭하면 본인의 프로필로 이동한다.
1) 팅커캐드 편집화면 움직이기
* 팅커캐드에 로그인 하여 [새디자인 작성]을 선택하여 편집화면으로 이동한다.
* 4방향을 선택하여 작업대를 왼쪽, 오른쪽, 위, 아래방향으로 바꾸면서 작업할 수 있다.
방향을 바꾸어 작업하다 다시 집 메뉴를 선택하여 처음위치에서 확인하면서 작업한다.
* 왼쪽 원 모양의 메뉴에서 가운데 아래 쪽 작업펴면의 처음 위치를 뜻하는 집 모양이 있다.
3D물체를 여러 방향에서 보다 처음 위치에서 보고 싶다면 이 메뉴를 선택한다.
* ± 를 선택하여 작업면을 확대,축소할 수 있다.
2) 마우스 조작
마우스 왼쪽부터 왼쪽버튼, 가운데 버튼(휠), 오른쪽 버튼으로 구성
마우스 왼쪽 버튼:
도형을 가져오거나 움직일 때 사용됩니다.
또한 원하는 기능의 아이콘을 선택할 때 사용됩니다.
마우스 왼쪽 버튼으로 작업평면의 빈 공간을 누른 채 움직이면 (드래그) 여러개의 도형을
한 번에 선택할 수 도 있습니다.
마우스 가운데 버튼 (휠) :
마우스 가운데 버튼(휠)을 위아래로 돌리면 화면이 확대 또는 축소됩니다.
마우스 가운데 버튼(휠)을 누른 채로 마우스를 움직이면 시점이 이동합니다.
마우스 오른쪽 버튼:
마우스 오른쪽 버튼을 누른채로 마우스를움직이면 시선의 방향을 바꿀 수 있습니다.
화면 왼쪽 상단의 주사위같이 생긴 상자(뷰박스, View Box)를 돌리거나,
뷰 박스의 모서리 혹은 면을 클릭해도 시선의 방향을 바꿀 수 있습니다.
2021.06.29 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - FUSION 360 ??
3) 팅커캐드 편집화면 눈금크기 바꾸기
작업대 오르쪽 하단애 그리드 편집을 선택하여 눈금 기준을 바꿀수 있어요,
한 눈금의 크기도 바꿀수 있습니다.
내가 가지고 있는 3D 프린터 출력크기에 맞추어 바꿀수 있어요
또한 내가 작업하기 편한 눈금으로 바꾸어 작업할 수 있습니다.
4) 팅커캐드 편집메뉴
1. 작업평면 도구 : 3D 모델링 작업에 도움을 얻을 수 있는 눈금모양을 정하는 곳이다.
작업평면을 왼쪽마우스로 선택하여 끌어다 파란색 작업평면에 대고 마우스를 클릭하면 현재 작업하는 3D모델링 면에 다른 컬러로 작업대가 만들어져 보여준다.
처음 작업대로 되돌아가길 원한다면 작업평면도구를 다시 클릭해주면 새로생긴 작업대가 없어진다.
2. 눈금자 도구 : 내가 만든 디자인 크기를 잘 모를 때 활용, 크기와 간격등을 정확하게 잴 때 사용된다.
원모양을 클릭하면 자의 방향이 움직일 수 있고, X를 누르면 눈금자를 닫을 수 있다.
3. 기본 쉐이프 : 메뉴를 선택하면 여러가지 입체도형 모양들이 보인다.
역서 원하는 모양을 끌어다 작업대에 올려놓고 작업을 하게된다.
5) 편집화면에 도형(3D 모델) 가져오기
빻간색 원통형 도형을 작업대에 끌어다 농면 쉐이프라는 창이 뜬다.
3D 모델의 특징을 정하는 곳이다.
솔리드(컬러를 1가지로 선택)를 클릭하면 컬러 창이 뜨면서 컬러를 바꿀수 있다.
구멍을 선택하면 3D 모델링을 투명하게 바뀌어서 다른 도형과 합쳤을 때 뚤리는 효과,,,잘라내는 효과를
나타낼수 있다.
2020.07.17 - [3D프린팅 첫걸음] - 도면 작성하기(2)
6) 3D 모델링 저장하기
작업을 끝낸 모델을 왼쪽 위 메뉴에서 파일이름을 선택 또는 원하는 이름으로 작성하여 저장한다.
자동저장되는데 내가 알아보기 위해서는 내가 이름을 작성하는게 다음에 찾을때 유리하다.
자동저장해놓으니까 다음에 찾을 때 모두 번거오룸이 있었다.
7) 모델링작업 확인하기
작업한 디자인을 저장한 후 My Design을 선택하면 방금 저장한 디자인 목록을 확인할 수 있다.
