1. 3D 프린터 재료 분사 방식 MJ, Material Jetting  이란?



반응형

3D 프린터의 MJ, Material Jetting 재료 분사 방식은 잉크젯 프린터와 비슷하게 작동하며, 재료를 분사하여 한 층씩 적층해나가는 방식입니다.

Material Jetting(MJ)은 2D 프린터와 유사한 방식으로 작동하는 적층 제조 공정입니다.

재료 분사방식에서 프린트 헤드(표준 잉크젯 인쇄에 사용되는 프린트 헤드와 유사)는 자외선(UV) 광선 아래에서 응고되는 감광성 재료 방울을 분배하여 부품을 레이어별로 만듭니다.



  • 같이보면 좋은 글

2025.01.30 - [3D프린팅 첫걸음] - 3D프린터 DLP(Digital Light Processing)방식

2025.01.07 - [3D프린팅 첫걸음] - SLS(Selective Laser Sintering) 선택적 레이저 소결방식

2024.12.15 - [분류 전체보기] - 선택적 레이저 소결 방식(SLS) 3D 프린팅

2024.12.13 - [분류 전체보기] - SLA(Stereo-Lithorgraphy Apparatus) 광경화 방식

2024.11.19 - [분류 전체보기] - FDM 3D프린터



반응형

2, MJ에 사용되는 재료 :

액체 형태로 제공되는 열경화성 포토폴리머(아크릴)입니다.

다중 재료 인쇄 및 광범위한 재료(예: ABS 유사, 고무 유사 및 완전 투명 재료)를 사용할 수 있습니다.

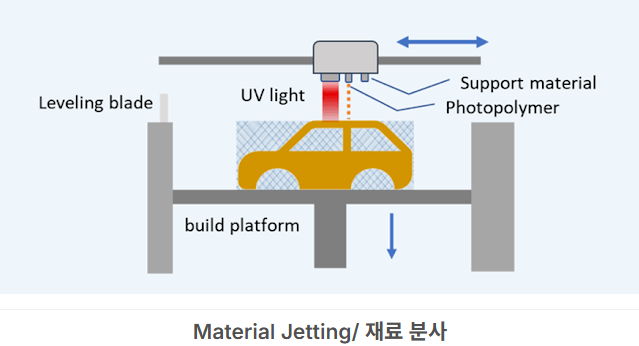

3. MJ 방식의 원리

프린터 셋팅 헤드에 있는 수백 개의 미세 노즐에서 재료를 분사하면서 자외선으로 경화시켜 형상을 제작합니다.

재료 분사 방식의 3D 프린터는 Material Jetting이라고도 불리며, 잉크젯 헤드와 유사한 프린트 헤드를 사용합니다.

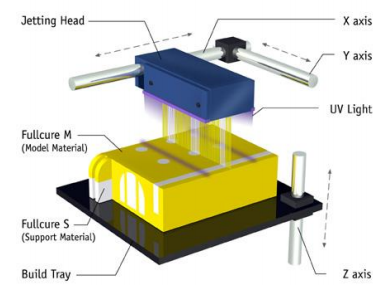

MJ, Material Jetting 구조도





반응형

▶ 재료 분사 방식의 3D 프린터는 다음과 같은 특징

▲ 잉크젯 프린터와 비슷하게 작동합니다.

수백 개의 작은 제트를 통해 특정 영역에 재료를 분사합니다.

수천 개의 레이어를 쌓아 단단한 부품을 만듭니다.

가장 흔하게 사용되는 재료는 광경화성수지입니다.

https://www.wsucm.store/?ggcid=2374910

재료 분사의 작동하는 방법

MJ 인쇄 프로세스가 작동하는 방식은 다음과 같습니다.



1.  먼저 액체 수지를 30 - 60oC로 가열하여 최적의 인쇄 점도를 얻습니다.

2. 그런 다음 프린트 헤드가 빌드 플랫폼 위로 이동하고 수백 개의 작은 포토폴리머 방울이 원하는 위치에 분사/증착됩니다.

3.  프린트 헤드에 부착된 UV 광원은 증착된 재료를 경화시켜 응고시키고 부품의 첫 번째 레이어를 생성합니다.

4.  레이어가 완료되면 빌드 플랫폼이 한 레이어 높이 아래로 이동하고 전체 부품이 완료될 때까지 프로세스가 반복됩니다.

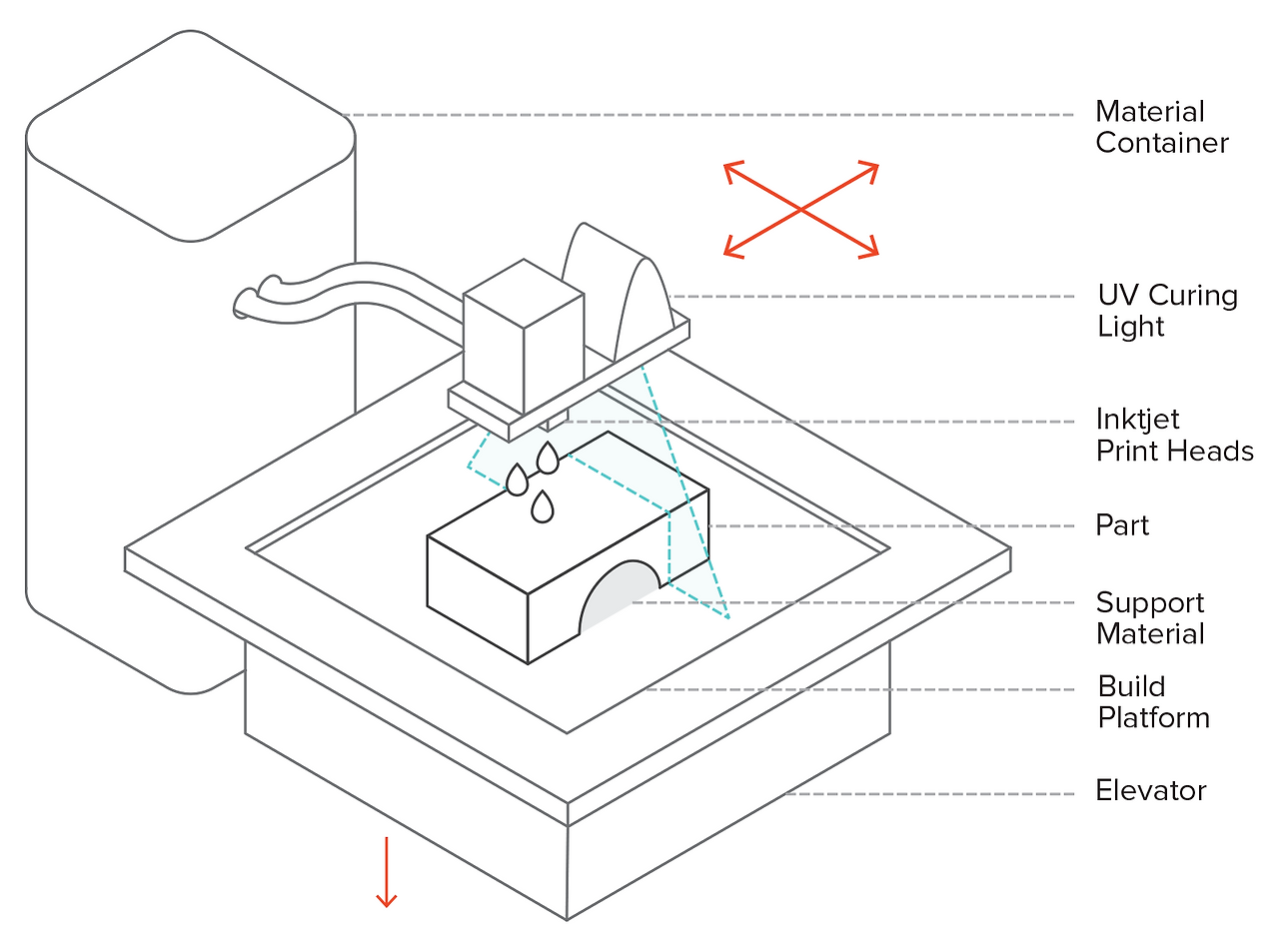

Material Jetting 3D 프린터의 개략도 http://www.insta3dm.com/info/introduction-to-material-jetting-3d-printing-71990100.html





반응형

대부분의 다른 3D 프린팅 기술과 달리 MJ는 라인 방식으로 재료를 증착합니다.

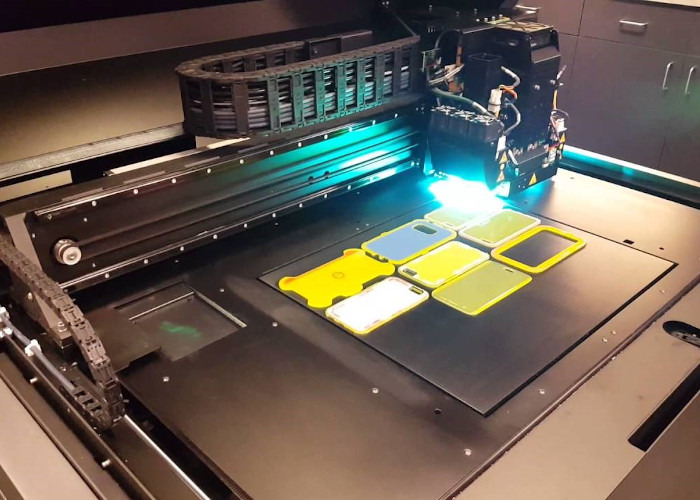

여러 잉크젯 프린트 헤드가 동일한 캐리어에 나란히 부착되어 단일 패스로 전체 인쇄 표면에 재료를 증착합니다.

이렇게 하면 다른 헤드에서 다른 재료를 분배할 수 있으므로

다중 재료 인쇄풀 컬러 인쇄및 분배, 용해성 지지체구조가 간단하고 널리 사용됩니다.

지지 구조는 항상 재료 분사에 필요하며 제거하려면 후처리가 필요합니다.

https://www.3dlifeplus.com/2023/10/M-JET-binder-jetting-multi-jet-fusion.html



Material Jetting에서 액체 재료는광중합. 이것은 SLA에서 사용되는 것과 동일한 메커니즘입니다.

유사하게SLA, 재료 분사 부품에는동종의기계적 및 열적 특성이 있지만

SLA와 달리 사용되는 매우 작은 층 높이로 인해 최적의 특성을 달성하기 위해 추가 후 경화가 필요하지 않습니다.

▶  다중 재료 및 풀 컬러 인쇄

다중 재료 그리고 멀티 컬러,

MJ의 인쇄는 세 가지 다른 영역으로 사용할 수 있습니다

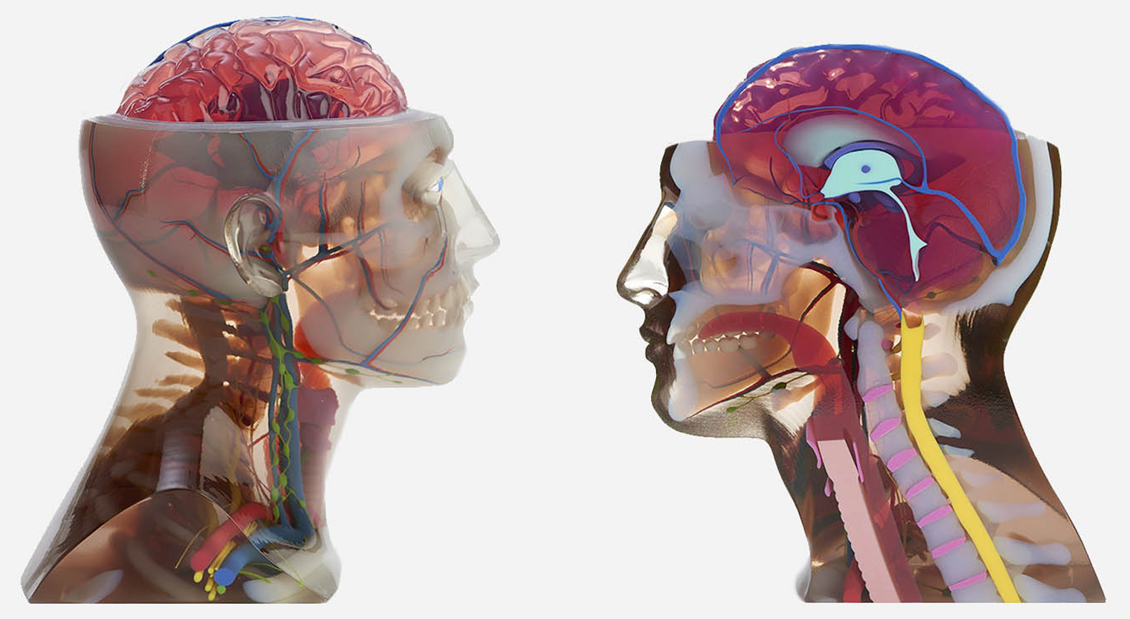

의료 산업은 교육용 의료 모델을 생산하기 위해 풀 컬러 인쇄를 사용하는 경우가 많습니다. Stratasys의 이미지 제공



반응형

빌드 영역 :

다른 부품을 다른 재료 또는 색상으로 동시에 인쇄할 수 있어 제조 공정의 속도가 빨라집니다.

부품 영역

부품의 다른 섹션을 다른 재료 또는 색상으로 인쇄하도록 지정할 수 있습니다

(예: 햅틱 피드백으로 프로토타이핑을 위한 유연한 버튼이 있는 뻣뻣한 케이스 만들기).

재료 영역 :

2개 이상의 인쇄 수지를 디스펜싱하기 전에 다른 비율로 혼합하여 경도, 강성 또는 색상과 같은 특정 물리적 특성을 가진 "디지털 재료"를 생성할 수 있습니다.

https://www.wsucm.store/?ggcid=2374910





부품의 특정 영역에 다른 재질이나 색상을 지정하려면 모델을 별도의 파일로 내보내야 합니다.

STL 파일. 색상 또는 재료 속성을 혼합하여 디지털 재료를 생성할 때 디자인을 OBJ 또는 VRML 파일로 내보내야 합니다. 이러한 형식을 사용하면 면 또는 정점별로 특수 속성(예: 텍스처 또는 풀 컬러)을 지정할 수 있기 때문입니다. .



Material Jetting의 장점과 단점

Material Jetting의 주요 장점

  최종 제품을 나타내는 정확한 다중 재료 및 다중 색상 인쇄물을 생성할 수 있다는 것입니다.

•  헤드가 단순하고 대중적이며 장치의 구성과 제어가 아주 용이하다.

•  재료 분사는 사출 성형에 필적하는 표면과 매우 높은 치수 정확도를 가진 매끄러운 부품을 생산할 수 있습니다.

•  MJ 방식으로 생성된 부품은 균일한 기계적 및 열적 특성을 갖습니다.

•  MJ의 다중 재료 기능을 통해 정확한 시각 및 촉각 프로토타입을 생성할 수 있습니다.

•  재료 분사 부품은 기계적 특성이 좋지 않기 때문에(낮은 파단 신율) 비기능 프로토타입에 주로 적합합니다.



반응형

Material Jetting의 주요 단점

•  MJ 재료는 감광성이어서 시간이 지남에 따라 기계적 특성이 저하됩니다.

•  높은 기술 비용으로 인한 다양한 곳에서의 사용이 제한될 수 있습니다.

http://www.insta3dm.com/info/introduction-to-material-jetting-3d-printing-71990100.html
  •
반응형

재료 분사 방식의 3D 프린터의 예로는 Polyjet 방식이 있습니다.

Polyjet 방식은 액상 수지를 뿌리면서 자외선 광원으로 경화시키는 방식으로, 표면 품질이 우수합니다.
