3D Printing 운용기능사 실기시험 18번 문제

공개도면 18번 새로 생긴 문제입니다.

설명절도 있고 저도 다른걸 좀 하다 18번을 이제 올리게 되었습니다.



공개도면 18번은 2021년에 새로 추가된 문제입니다.

16,17번은 이미 나와있었던 문제인데 시험문제로 채택이 된 것이구요

18번은 처음 보는 문제였는데요..

저도 초보이지만 도면을 잘 보고 해보니까 별로 어려움은 없는 것 같았습니다.

가장 중요한 것은 도면을 잘이해하는 것입니다.

1번파트에 보이지 않는 수치는 2번파트에 가서 보시면 어딘가에 분명

수치가 보일겁니다.

가장중요한 도면이해를 꼭꼭 숙지하시기 바랍니다.

2021/02/08 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 실기 17번 문제

2021/02/03 - [2D도면과 3D 도면(FUSION 360)] - 2021년 3D Printer 운용기능사 공개도면 16

1. 먼저 1번파트부터 해야겠지요

1번파트의 가운데 보이는 슬롯부터 먼저 하고 나머지는 라인과 아크로

작업하면 될 것 같습니다.

도면의 방향을 XY로 놓고 Create Sketch에서 Slot을 선택



슬롯을 선택하고 화면에 그려준 후 오른쪽과 같이 수치를 입력합니다.

R 3, 슬롯 중심과 중심의 거리 17

다음은 슬롯 주변의 도형을 단축키 L(Line)을 이용하여 도면대로 그려줍니다.

오른쪽에 보이는 라운드는 3-point Arc로 하시면됩니다.

안에 보이는 점선도 같이 그려줍니다.

단축키 D눌러 수치를 입력합니다.

수치가 제대로 입력이 되면 모든 라인이 검정라인으로 되면 구속이 된 것입니다.

만약 파란색 라인이 있다면 무언가 잘 못 된 것이므로 확인하시어 검정라인으로

구속이 되게 만들어야 합니다.

그림에 빨간색은 도면에 보이지 않는 수치를 넣은 것으로 도면을 잘 보시면

2번파트에서 14가, 5는 1번파트에서 보일겁니다.

이렇게 되면 1번 파트의 스케치는 모두 끝이 났습니다.

이제는 돌출을 해야겠죠

Finish Sketch, 하고 홈뷰를 누릅니다.



단축키 E(Extrude)누르고 전체선택한 후 슬롯 부분만 다시 클릭해줍니다.

1번파트 슬롯을 제외한 모두 선택한 후

Symmetric, Hole Length, Distance 18, Newbody, OK 하면 됩니다.

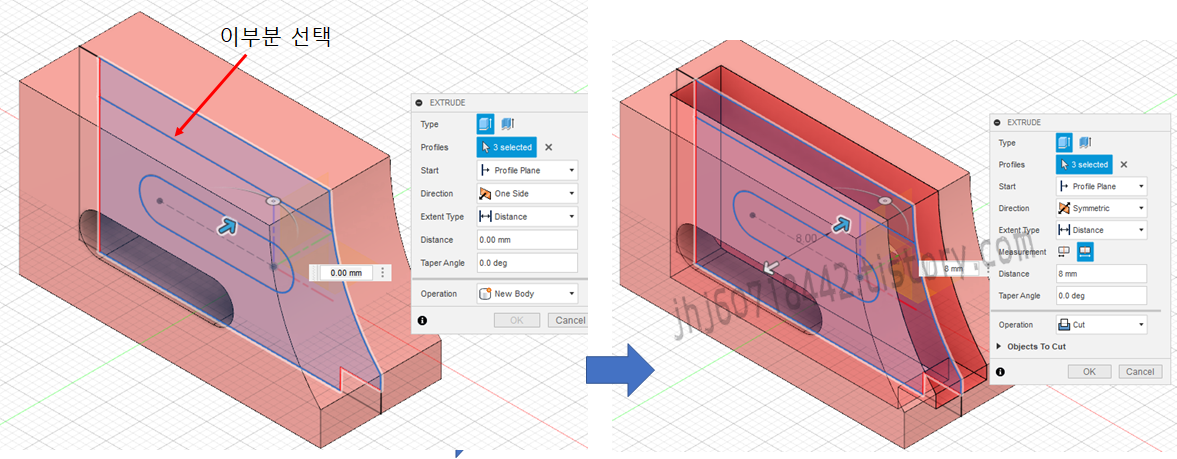

Sketch눈을 다시 키고

가운데 뚤리는 부분으로 오른쪽에 보이는 도면에 8이라는 숫자가 보이시죠

그만큼 돌추하여 CUT해줍니다.

Symmetric, Hole Length, Distance 8, Cut, OK 하면 됩니다.

다시 스케치늘 키고

단축키 E(Extrude), Symmetric, Hole Length, Distance 14, Cut, OK 하면 됩니다.

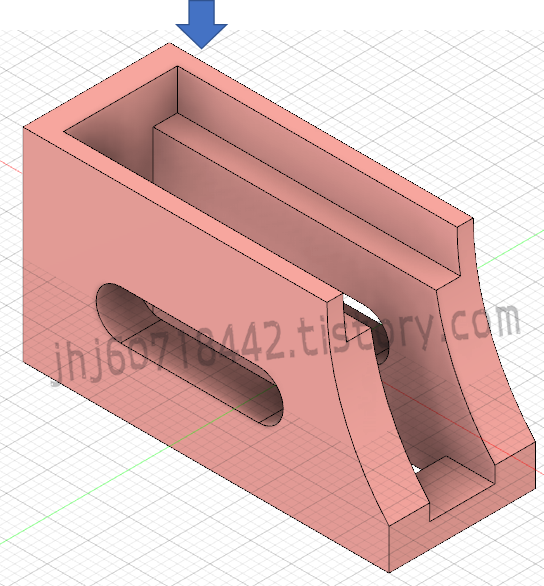

아래 그림과 같은 도형이 만들어 지면 1번 파트는 완성이 된것입니다.

어렵지 않으시죠? 자 이제는 수험번호를 넣어야 합니다.



도면에 보이는 위치에 자신의 수험번호를 넣는데 저는 03으로 하겠습니다.

화면을 XY로 놓고 스케치에서 텍스트(Text)선택후 도면에 번호가 보이는 면에 클릭

 클릭하여사이즈를 대충 드래그 해줍니다.

옆에 팔레트에 수험번호와 굵기, 텐스트 높이, 상하 좌우 정렬하고 단축키 E(Extrude)

-1(안으로 파줘야 하므로)

1번파트가 완성되었습니다.

오늘은 1번파트만 하겠습니다

내일 2번파트 마무리 하도록 하겠습니다

사실 손가락이 아프기 시작해서요~~^^::

하시다가 궁금하시거나 질문, 또는 제가 잘 못하는 부분이 있다면 지적?

해 주시기 바랍니다~~
