C. 고에너지 직접 조사(Direct Energy Deposition, DED)
▶ 헤드에서 직접분말과 에너지원 공급
▶ 산화 차단 가스, 노즐을 같이 채용한 방식
→ 고 에너지원(레이저 빔) 이용
▶ 재료를 직접 증착, 녹여 부착시켜 물체를 형성.
▶ 기존의 금속구조물에 대한 표면처리, 수리 등에 있어서 최고의 수단으로 작용한다.
▶ 헤드구조 간단, 제어가 쉽다. 공작 기계와 결합=효용성이 배가 됨
▶ 단단하고 치밀한 금속구조물 확보
▶ DED는 복합화, 대형화가 가능한 금속 프린터,
▶ 후가공 반드시 필요하다.

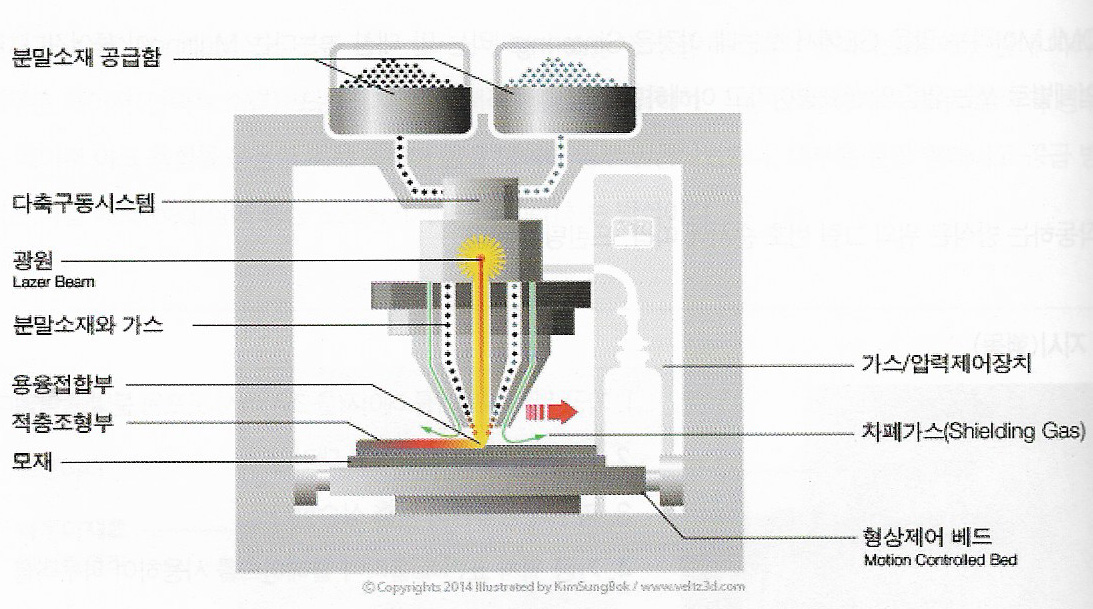

▶Direct Energy Deposition 기술은 금속소재를 사용하며 부분적으로 용융을 하는 SLS와는 달리 높은 에너지로 완전히 용융을 하여 전 레이어 또는 금속 모재에 접합을 하는 방식이다.
▶분말소재를 가스와 함께 일정하게 주입시키고 재료가 접합부에 닿는 지점에 높은 에너지의 레이저빔을 쏴서 완전히 용융시켜 접합을 하기 때문에 공극이 없고 강도 또한 우수하다.
▶용융 접합이 되는 동안 산화를 막고 접합성을 높이기 위해 차폐 가스가 노즐 주변에서 유로를 형성하는데 주로 아르곤 가스를 사용한다
C-1. 직접 금속 증착(Direct Metal Deposition, DED or DMT)
▶고출력 레이저 빔 이용
▶금속 분말을녹여 붙이는 방식
▶3차원 CAD데이터로부터 직접 금속제품과 금형 등을 빠른 시간 안에 제작할 수 있는
레이저 금속 성형기술이다.
▶미국 다음으로 대한민국 순수국내 기술로 개발했다.
2020/07/04 - [왕초짜를 위한 3D프린팅 모델링작업하기] - 필기시험대비 요약정리
◈ 특징
▶ 컴퓨터에 저장된 3차원 형상모델의 기하학적 자료로부터 요구 제품,
기능성 소재(금속, 합금, 세라믹 등)
▶ 3차원 형태의 제품에 필요한툴을 매우 빠른 시간 내에 제작.
▶ 새로운 개념의 실 형상 조형기술(가장 기술적으로 앞선 DED기술)
▶ 일반 산업용 금속 분말사용, 레이저 빔 이용, 제품 강성이 뛰어남
▶ 내 마모성, 내 부식성을 가지고, 경도를 가지는 제품 제작.
▶ 공구강(의뢰자 의도에 맞게 제작)
▶ 동일한 공구의 다른 부위에 서로 다른 성분을 가질 수 있다.
▶ 손상을 입은 캐스팅은 새로운 다른 디자인이므로 다시 사용될 수 있다.
▶ 공정 소요비용 현격히 줄임
▶3D프린터 방식 7가지 중 마지막 DED방식 정리였습니다.
앞으로 3D 프린터 방식과 관련된 문제들을 조금씩 올려볼까 합니다.
많이들 보시고 시험 준비에 도움이 되셨으면 좋겠습니다.
아래 문제를 풀어보시면 도움일 될 것 같습니다.
EX)
▶금속소재를 사용하며 높은 에너지로 완전히 용융을 하여 전 레이어 또는 금속 모재에 접합하는
3D 프린팅 방식은?
1) Binder Jetting
2) Direct Energy Deposition
3) Vat Photopolymerization
4) Material Extrusion
