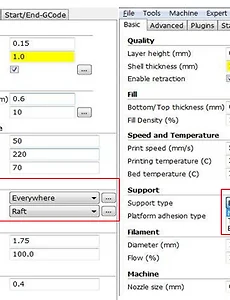

분류 전체보기354 3D 프린팅 국내외 시장 환경 2020년 3D 프린팅 산업 실태조사 출처 : https://www.msit.go.kr/bbs/view.do?sCode 과학기술정보통신부 국가자격증 시험체계를 개편한다고 하네요 시험준비하시는 분들 빨리 보시는게 좋을 듯 합니다. 2021. 7. 21. 지지대 파악하기 지지대를 파악한다. 1. 아래그림과 같이 설계한 모델링에서 지지대가 필요한 부분을 찾아서 파악한다. 마우스 우측버튼을 클릭한 채로 방향을 조절해가면서 지지대를 필요로 하는 부분을 파악 해야한다. 플랫폼과 접촉하지 않는 부분은 지지대가 필요하기에 꼭 참고하길 바란다. 지지대 설정 파악된 정보를 활용하여 슬라이서(Slicer)프로그램에서 지지대를 설정할 수 있다. 지지대 설정 지지대 파악을 완료했다면 이제 지지대를 설정해야한다. 지지대 설정은 (Infill), Support type으로 크게 설정할 수 있다. infill은 내부 채우기 정도를 뜻하는 것으로 0% ~ 100%까지 채우기가 가능하다. 하지만 채우기 정도가 높아질수록 출력시간이 오래 소모되며 출력물 의 무게가 무거운 단점이 있다. Supp.. 2021. 7. 20. 지지대 필요성 파악 지지대 3D프린터로 제품을 출력 시 필요한 바닥받침대와 형상보조물을 말한다. 1. 형상보조물 제품의 출력 시 적층바닥과 제품이 떨어져 있을 경우 이를 보조해 주는 지지대를 말한다. 2. 바닥받침대 제품의 출력 시 적층바닥과 제품을 보다 견고하게 유지시켜 주는 지지대를 말한다. 지지대의 이용 3D 프린팅 방식에 따라 여러 가지 오류가 존재한다. 여러 가지 오류를 제거하기 위해 지 지대를 이용하면 제품을 제작하면 효율적으로 제품의 품질을 향상 시킬 수 있다. 3D 프 린팅은 제작 방식에 따라 제작의 오차 및 오류가 존재 한다. 이를 해결하기 위해서 지지 대를 형상 제작에 이용하면 오차를 줄일 수 있다. 아래 그림에서 보는 것과 같이 지지대를 이 용하여 제품을 제작 하는 방법과 지지대를 이용하지 않고 .. 2021. 7. 19. Fusion 360 3D 모델링 기초 예제 모델링 작업 결과물 XZ평면으로 화면을 설정한다. 도면을 보고 편한 곳을 선택하여 작업한다. 여기서는 오른쪽 아래 측면도를 먼저 그리도록 하겠습니다. 위의 그림과 같이 그리고 나면 측면도는 끝이 났습니다. Finish sketch하고 나갑니다. 홈뷰를 클릭하면 아래와 같은 형태로 도면이 보입니다. Extrude익스투루더를 클릭하고 보이는 도면을 전체 선택합니다. 대칭(symetric)선택하고 전체 길이 60mm입력한 후 ok 다음은 도면을 보면 C1로 되어 있으므로 모따기(Chamfer)값 을 1 만큼 입력하고 OK합니다. 다시 스케치를 선택하고 모델링작업의 윗부분을 선택하고 화면을 돌려 아래그림과 같이 놓습니다. 단축키 L눌러 좌측 위의 도면과 같이 그리는데 가운데 라인을 먼저 그린 후 단축키 X를 클.. 2021. 7. 18. 출력용 모델링 파일 불러오기 재료·자료 3D프린터 슬라이서(Slicer) 프로그램 매뉴얼 슬라이서(Slicer) 프로그램 출력용 모델링 파일 기기(장비 ･ 공구) 컴퓨터 안전 ･ 유의 사항 프로그램 기능을 면밀히 파악한다. 수행 순서 슬라이서(Slicer) 프로그램을 실행할 수 있다. 출력용 데이터파일을 불러올 수 있다. 1. 상단 File메뉴에서 Load model file을 클릭한다. 2. Load model file을 클릭하면 파일을 불러오는 대화상자가 화면에 출력할 수 있다. 저장한 폴더 위치를 클릭한 후 저장한 STL파일을 클릭하여 열기를 클릭하여 STL 파일을 불러온다. 파일 불러올 수 있다. 저장된 위치에서 저장한 STL파일을 불러오면 아래 그림과 같이 파일이 화면에 출력된다. 형상분석 하기.. 2021. 7. 16. 슬라이서 프로그램을 이용한 형상분석 2 형상분석 제품의 품질을 향상시키기 위해서 형상물을 분석하여 재배치하는 것을 뜻한다. 또한 형상 분석에는 형상을 확대, 축소, 회전, 이동을 통하여 지지대 사용 없이 성형되기 어려운 부 분을 찾는 역할을 한다. 따라서 슬라이서(Slicer) 프로그램을 이용하여 형상분석을 해보도록 하자. 1. 형상물의 회전 형상물 회전은 [그림 1]에 보면 형상물에 3개의 원모양으로 된 것을 볼 수 있다. 3개의 원모양은 각 X, Y, Z축을 뜻하며 원하는 방향으로 회전하여 형상을 분석 할 수 있다. [그 림 2]는 X축으로 형상물을 회전한 결과물로 그림에서 보면 45라는 숫자를 볼 수 있는데 이는 회전한 각도를 뜻한다. 2. 형상물 확대 및 축소 [그림3]은 한번 보고 복잡한 형상물이라는 것을 알 수 있다. 정말로 이.. 2021. 7. 16. 이전 1 ··· 35 36 37 38 39 40 41 ··· 59 다음
