3D프린터 운용기능사 실기시험 공개도면 19

오늘은 공개도면 19번을 풀어보겠습니다.

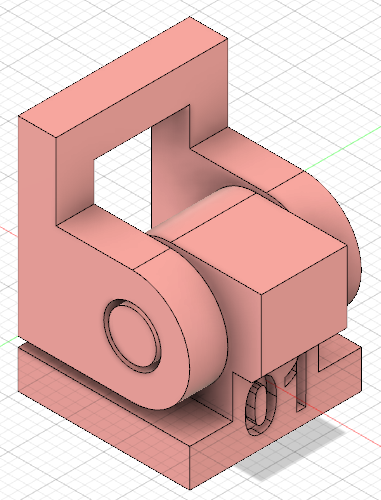

완성되면 아래 그림과 같이 되는데요.

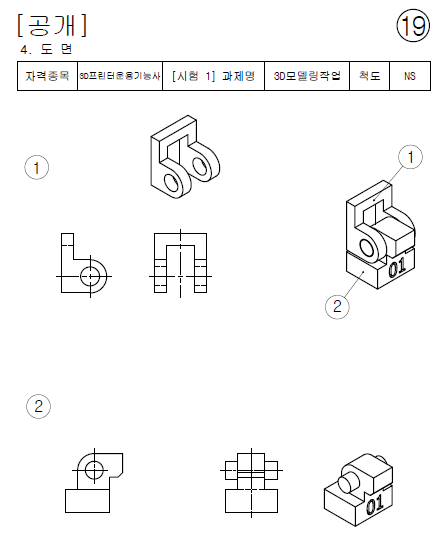

19번 도면은 아래와 같습니다.

3D프린터 운용기능사 공개도면 19

1. 자 그럼 위에보이는 도면의 1번부품부터 먼저 해볼까요?

먼저 저는 FUSION 360으로 작업으로 하고 있습니다.

제가 배운게 이 프로그램이어서죠

수치가 나와있지 않으므로 예전에 했던 8번 도면이 쪼~~금

비슷한거같긴해도 비교해 보면 영~~아니더군요.

그래서 저 나름대로 고민하다 이렇게 수치를 넣어서

모델링 작업을 해 보았습니다.

2. 1번부품은 제일 왼쪽에 보이는 도면부터 그리면 될것 같습니다.

3. 뷰포트를 XZ으로 놓고 시작합니다.

작업방향은 편한데로 하시면 됩니다, XZ 나 YZ 선택하시고

요즘은 한글버전으로 바뀌어서 ..저는 좀 헷갈리더라구요

영문은 sketch였는데 요즘 한글버전으로 작성을 누르면

도면이 평면으로 바뀝니다.



4. 자~~~그럼 이제 준비가 되었으니 스케치를 시작해 볼까요

먼저 단추키 L을 눌러서 라인으로 원점에서부터 작업을 하겠습니다.

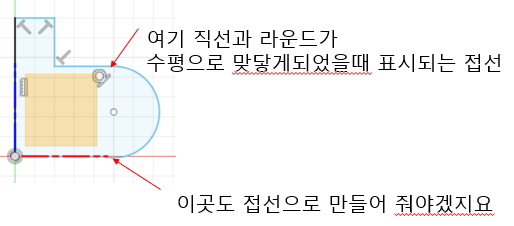

5. 위 그림에서 보면 라운드 윗부분의 수평선과 접선된 곳은 접선표시가 있습니다.

그러므로 아랫쪽의 수평선과 라운드에도 접선이 되어야 수평으로 됩니다.

위의 구속조건에서 마우스를 갓다대면 아래와 같이 나타납니다.

구속조건 : 접선

6. 접선을 클릭하고 아래도면의 수평면과 라운드를 클릭해주면

아래그림과 같이 됩니다.

7. 그런다음 모든 라인이 수직수평구속을 시켜줍니다.

왜냐면? 수직수평이 안되어 있는 곳도 있을 수 있기 때문인데요

지금 위의 도면을 보면 아래접선부분의 수평선이 아닌 사선으로 살~~짝 아래로

내려간 것이 보일겁니다

그래서 구속조건에서 수지수평을 선택하고.

8. 라인들을 클릭하면 틀어진 선들은 수직, 수평선으로 바뀌게 됩니다.

9. 그리고 이제는 도면에서 보이는 것과 같이 라운드 된 곳의 안쪽으로

써클을 하나 그려줘야 겠지요

도면에서 보면 구멍이 뚤려있으니까요

적당한 크기로 단축키 C를 클릭하고 라운드의 원점부터시작해서 원을 그려줍니다.

그리고 한가지 더,,

도면을보면 수직의 직사각형면과 라운드되어 있는 부분의 높이가 다릅니다

그러므로 중간에 라인을 하나 넣어서 분리를 시켜주도록 합니다.

10. 이제 형태가 만들어 졌으니까 수치를 한번 넣어보아야 겠지요?

단축키 D를 누른 후 수치를 입력합니다.

이 도면은 수치가 없기 때문에 자신이 알아서 수치를 입력하면 되기에

정확한 답은 없습니다.

공개도면과 같은 형태를 이루면 되고 assemble했을 때 잘 조립만 되어

있다면 합격할 것 같습니다.

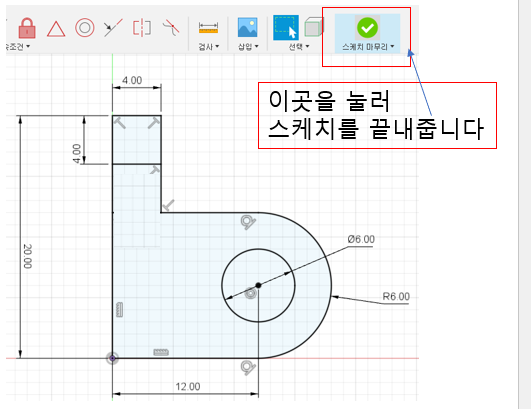

11. 이렇게 수치를 모두 입력했으므로 스케치를 끝내야 겠지요

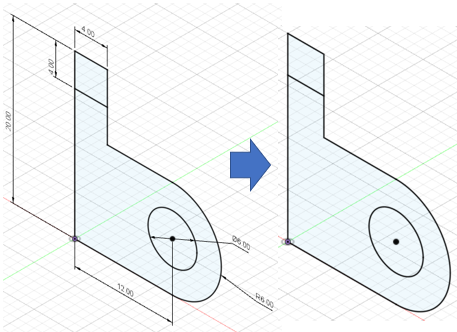

12. 스케치를 끝내고 오른 쪽 위의 홈뷰를 클릭하여

아래와 같이 만들어 줍니다.

13. 그럼 이제 돌출(Extrude)을 해야겠지요.

단축키 E를 누른 후

방향 : 대칭, 측정값 : 전체길이, 거리 : 18mm로 입력한 후에

확인 클릭해줍니다.

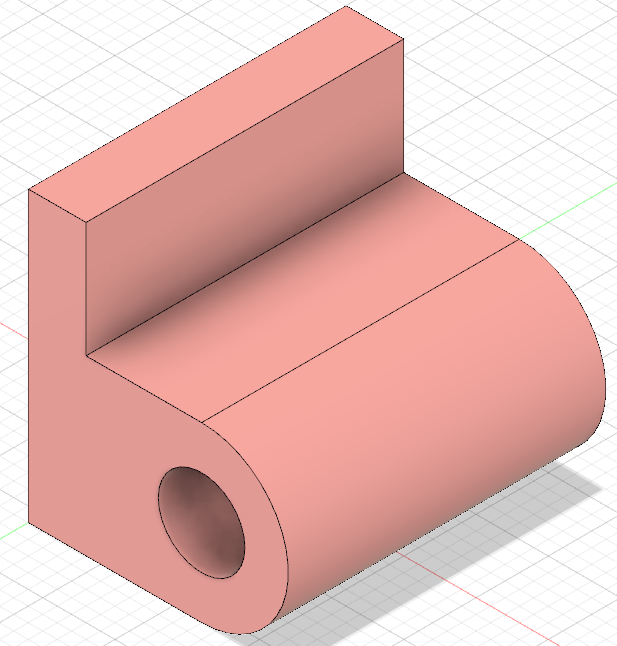

14. 그러면 아래와 같은 모델링이 나오겠지요

이게 다가 아니겠지요

2020.11.20 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 실기 도면 7

2020.11.18 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 실기 공개도면 6

2020.08.02 - [3D프린팅 첫걸음] - 3D PRINTER MATERIAL 5(3D프린터 재료 5)

2020.07.31 - [3D프린팅 첫걸음] - 3D PRINTER MATERIAL 4(3D프린터 재료 4)

2020.07.30 - [3D프린팅 첫걸음] - 3D PRINTER MATERIAL(3D프린터 재료 3)

15. 이제는 도면에 보이는 것과 같이 가운데를 뚫어서 2번부품이

조립이 될 수 있게 잘라내 주어야 합니다.

그럼 왼쪽의 브라우저에서 스케치라고 쓰인부분을 찾으면

스케치 앞의 눈이 감겨있을 겁니다

아래와 같이 눈을 뜨게해야 스케치 라인이 보이게 됩니다.

16. 이제 스케치 라인이 보이게 되었다면

단축키 E(돌출)를 클릭한 후에

도면에 마우스를 갔다대고 꾹~~~눌러보세요

그럼 프로파일이라고 뜰거에요

그럼 아래 그림과 같이 나타나게 됩니다.

파랗게 된 부분을 프로파일을 클릭하면 아래 그림과 같이 나타납니다.

2020.06.09 - [왕초짜를 위한 3D프린팅 기초 실기 공부하기] - 3D 프린터운용기사 필기시험문제 (2)

2020.08.29 - [2D도면과 3D 도면(FUSION 360)] - ZIG 01 실기 도면

2020.11.04 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 공개도면 9

2020.11.03 - [2D도면과 3D 도면(FUSION 360)] - 운용기능사 공개도면 8

17. 위의 모델링에서 파랗게 된 프로파일 부분은 도면에서는 잘려나가는 부분입니다.

그럼 도면을 잘 보시면 구멍이 뚤리는 양쪽부분과 기둥의 폭이 4mm이므로

도면상 같은 폭으로 내려와 있으므로 다리처럼 보이는 곳의 폭도 같이 4mm

로 하게되면 잘려나가는 부분의  폭은 10mm하면 되겠지요

돌출화면에서 방향 : 대칭, 측정값은 전체길이로 하고 거리값(뚤리는 부분)은 10mm

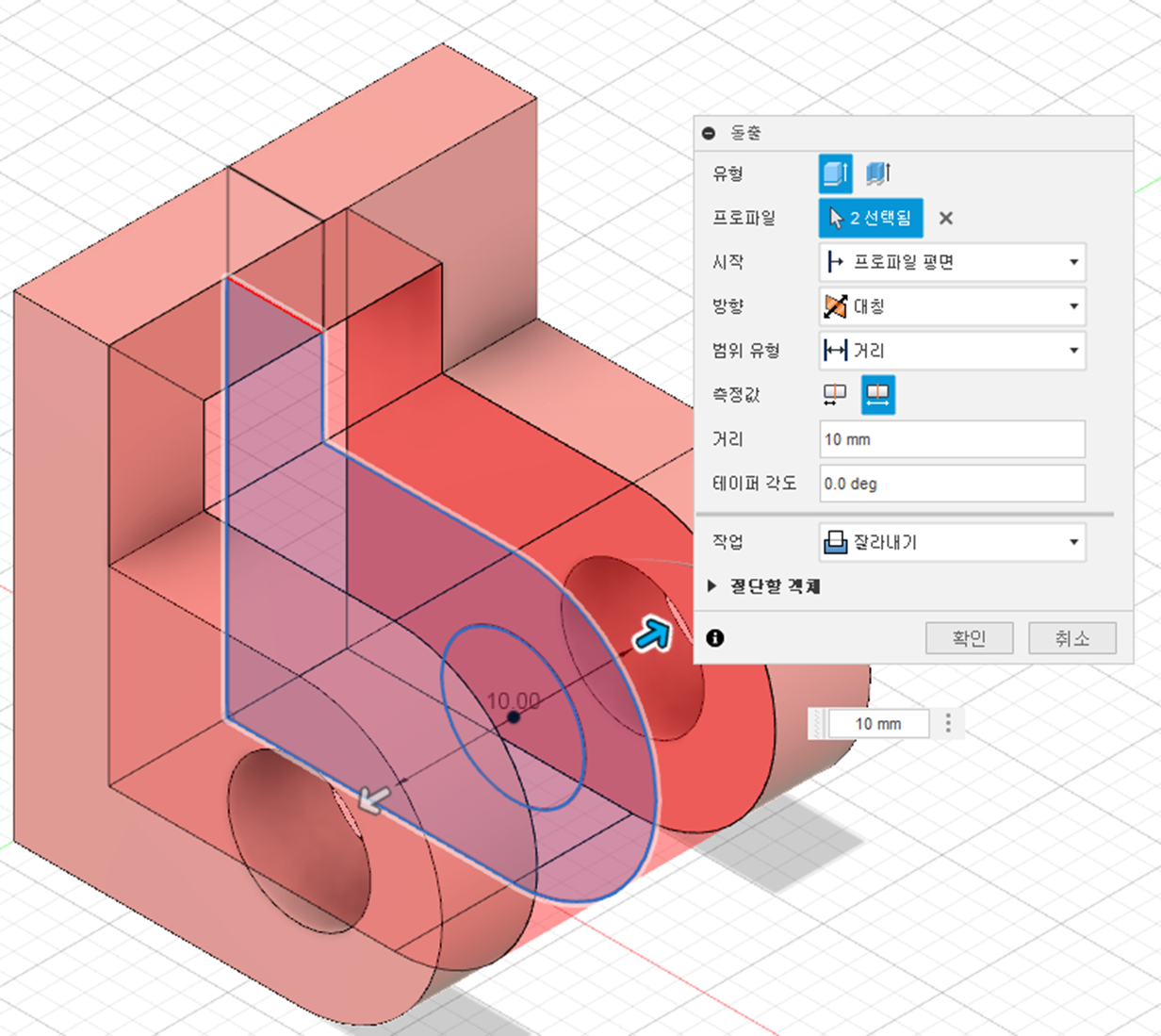

18. 단축키 E를 클릭하고 돌출에 보이는 화면에서

대칭, 측정값 : 전체길이, 거리값 10mm, 작업 : 잘라내기, 확인

19. 잘라내기로한 설정한 후 확인을 하고 브라우저의 눈을 감기면

오른쪽 모델링 작업과 같이 나타납니다

20.  그럼 이제 공개도면 19번의 1번부품이 완성된 것 같습니다.

21. 그럼 정면도와 평면도, 홈뷰형태를 한번 볼까요

***19번 도면의 1번부품모델링 작업 : 공개도면에 보이는

그대로 배치 해보았습니다.





** 질문이 있으시거나 저의 모델링 작업이 잘못된 부분이 있다고 생각되신다면

글 남겨주시어요.



** 오늘도 열 작업하시고 화이팅하시길...



** 공개도면19번의 2번부품은 다음에 이어서 올리도록 하겠습니다..

기대해주세요~~^^
