20번 문제 부품 2

오늘은 어제에 이어 운용기능사 실기시험 20번에서 부품 2 도면을

모델링 하겠습니다.

1. 먼저 화면을 XZ평면으로 놓고

2. 1번 부품에서 작은 써클 즉 구멍뚤려있는 써클의 중심

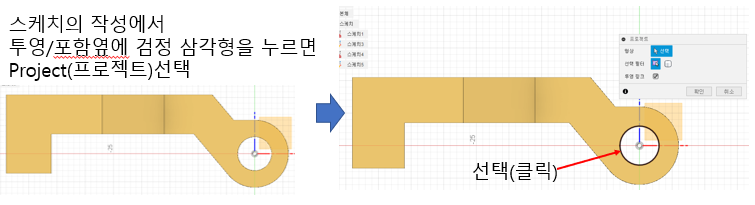

2-1. 작은 써클을 프로젝트에서 앞의 보라색 지정된요소를 선택하고

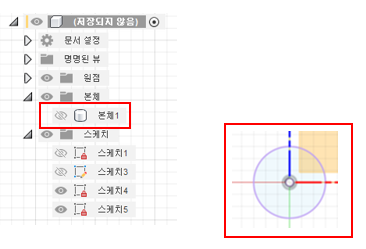

1번부부품의 본체를 왼쪽 브라우저에서 눈을 감겨준다.

그러면 써클의 라인만 남게됩니다.

2020.11.16 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 공개도면 4

2020.11.17 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 실기 시험 공개도면 5

2020.11.18 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 실기 공개도면 6

3. 2-1과같이 하고나서 위에 보이는 2번부품의 도면가운데 가장 오른쪽에 있는

도면을 그릴겁니다.

단축키 L, 보이는 도면대로 그림을 따라 그려줍니다.

4. 이제 단축키 D 선택하고 ㅇㅇ수치를 입력합니다.

전체 길이 50mm, 높이 7mm,

치수를 모두 넣었으므로 스케치를 끝냅니다.

그리고 가장 중요한 써클 파이6안쪽에 공차를 준 파이5써클을 하나

그려줍니다.

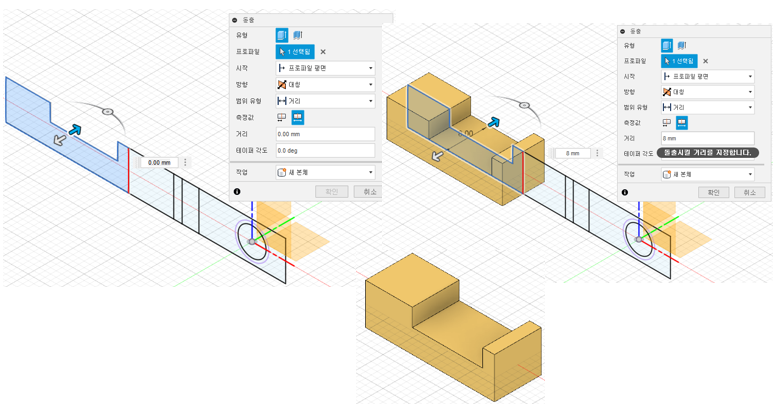

5. 단축키 E 눌러서 1번부품과 잘 맞게 돌출을 시켜줍니다.

1번부품에서 돌출 두께가 8mm이었으므로 2번부품에서도 돌출 8mm

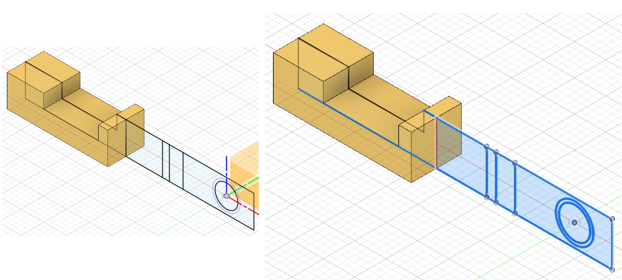

왼쪽 브라우저의 스케치 눈을 다시 켜줍니다.

6. 그러면 다시 돌출면과 스케치 라인이 나타납니다.

다음은 앞쪽을 돌출시켜야 겠지요

1번부품에서 폭이 30mm이었으므로 2번도 마찬가지로 30mm폭을 넣어줍니다.

단축키 E,  모두 선택한다.

2020.10.31 - [2D도면과 3D 도면(FUSION 360)] - 운용기능사 공개도면 2

2020.10.13 - [2D도면과 3D 도면(FUSION 360)] - 도면 3



7. 양방향선택, 거리값 30mm, 결합(join)

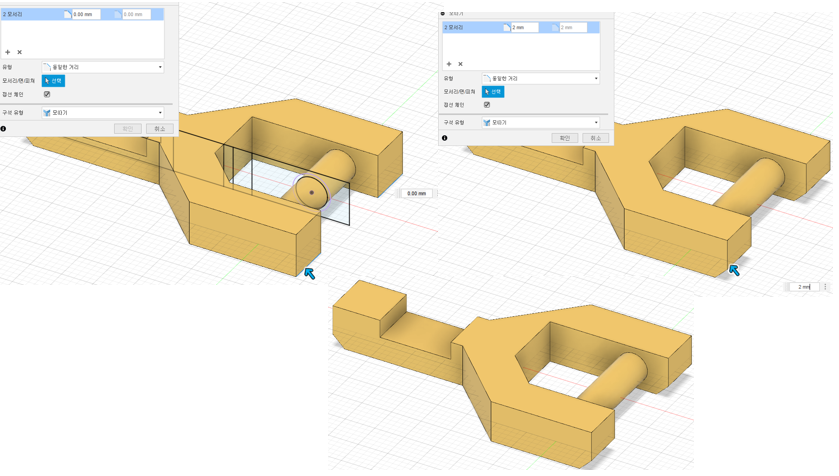

8. 1번부품과 같이 가운데를 뚫어 줘야 겠지요

1번에서 16mm하였으므로 2번부품에서도 16mm 잘라내도록 합니다.

단축키 E 누르로 작은 써클과 길이 20mm선택했던 라인까지 선택하고

폭은 16mm수치 입력후 잘라내기를 해줍니다.

9. 이제 모서리부분들에 모따기를 해줘야 겠지요

먼저 2번 부품의 도면을 보면 왼쪽 아래 모따기가 있습니다

여기를 먼저 모따기 2를 합니다.

10. 다음은 양쪽 폭 30mm에서 모서리부분을 모따기 해줘야 겠지요



3D Printing운용기능사 공개도면 9

1. 스케치 평면 XZ 방향, FRONT가 앞으로 오게 합니다. 단축키 L 눌러서 1번부품 도면의 왼쪽에 보이는 도면을 그려나갑니다. 원점에서부터 수직으로 라인작업, 집모양의 형태를 그립니다. 2. 가운데

jhj60718442.tistory.com

2020.11.24 - [분류 전체보기] - 3D Printing 공개도면 10

2020.11.25 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 공개도면 11

11. 도면을 잘 보면 오른쪽의 양쪽 다리모양 아래부분에도 모따기가 있습니다

잊지마시고 꼭 모따기를 해주셔야 합니다.

도면의 형상과 틀리면 현장탈락이거나 감점의 대상입니다.

오른쪽아래 두곳도 모두 모따기 값은 2로 합니다.

12. 이렇게 하면 2번 부품의 모델링작업이 끝난것 같습니다.

이제 1번부품의 본체 브라우저의 눈을 켜보도록 합니다.

1번 부품을 키면 아래와 같이 20번 도면의 모델링이 완성된 것이 보입니다.

13. 2번부품의 써클은 1번 부품의 써클을 프로젝트로 하였기 때문에

이미 조립된 상태이기 때문에 아마 조립하려고 하면 이미 되어있다고

조립 구성요소가 없다고 뜹니다.

14. 평면도, 정면도, 우측면도, 좌측면도

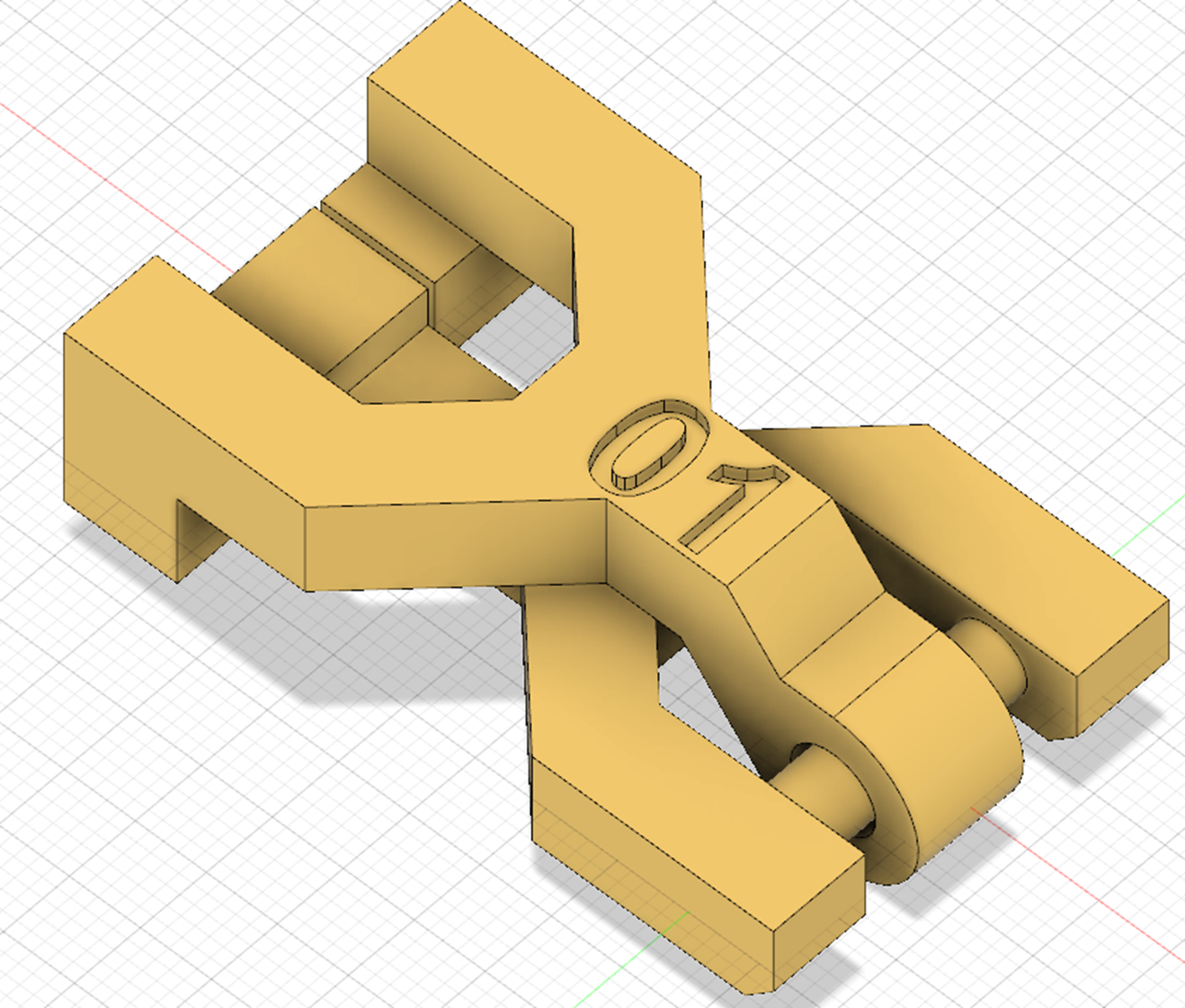

15. 1번, 2번 부품 조립되어 완성된 상태입니다.

2020.11.29 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 공개도면 13

2020.11.28 - [2D도면과 3D 도면(FUSION 360)] - 3D Printing 운용기능사 공개도면 12번

마지막에 조립상태확인과 단면분석은 동영상으로 올리려고 합니다.

영상을 보는 것이 나을 것 같습니다.

1번부품과 2번부품 조립상태

아래 동영상은 1,2조립상태에서 조립이 제대로 되었는지 확인해보는

영상입니다. 또한 검사에서 단면분석을 꼭 해보셔야 하므로

단면분석이 들어가 있습니다.

중요한 점 : 자신의 수험번호(01,02....),

단면분석하여 공차가 제대로 들어갔는지,

assemble이 잘 되었는지 확인해보는 영상입니다.





2번부품 assemble, 단면분석, 도면방향
