저도 시험에 응시하는 사람으로 공부를 하면서 올리고 있습니다
조금 틀리더라도 이해하시기 바랍니다.

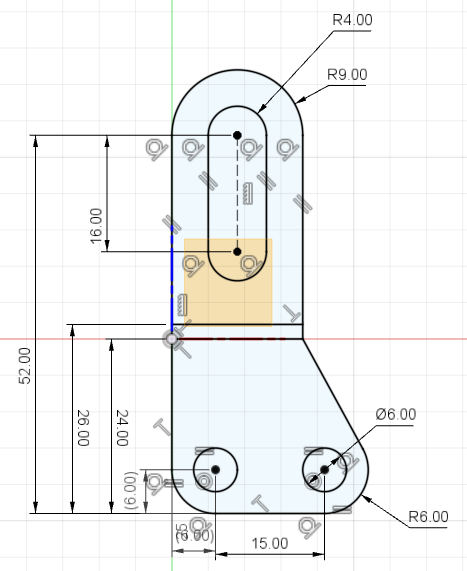

1. Sketch 도면 XZ 로 합니다.
2. 라인(LINE, 단축키 L)으로 원점구속에서 시작,
도면에 보이는데로 따라 그려줍니다.
3. 이어서 원점에서 다시 아래 부분을 라인으로 그려준다.

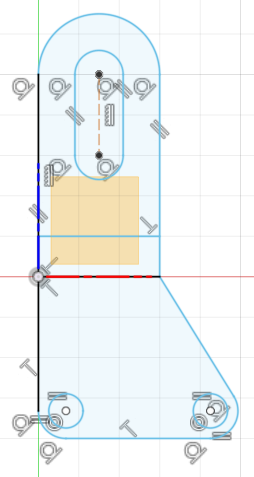

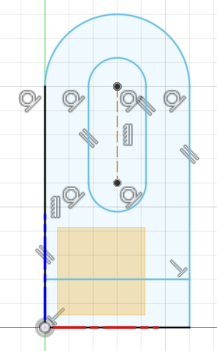

4. 탄젠트, 동심원구속 등 도면에 들어갈 구속조건들을 먼저 체크하시고
도면의 수치를 Dimension을 선택해 입력해 주도록 합니다.
5. Sketch끝내고 홈뷰를 이용하여 EXTRUDE 해 주기
단축키 E를 선택하고 위의 SLOT과 아래 작은 원 두개만 빼고 모두 선택해준다

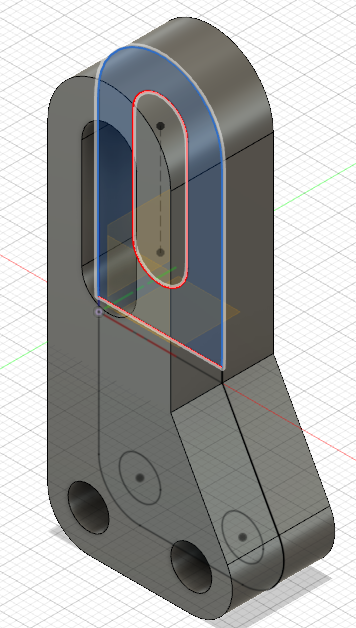

OK해주고 다시 Skectch를 켜주고 윗부분만 선택해줍니다.

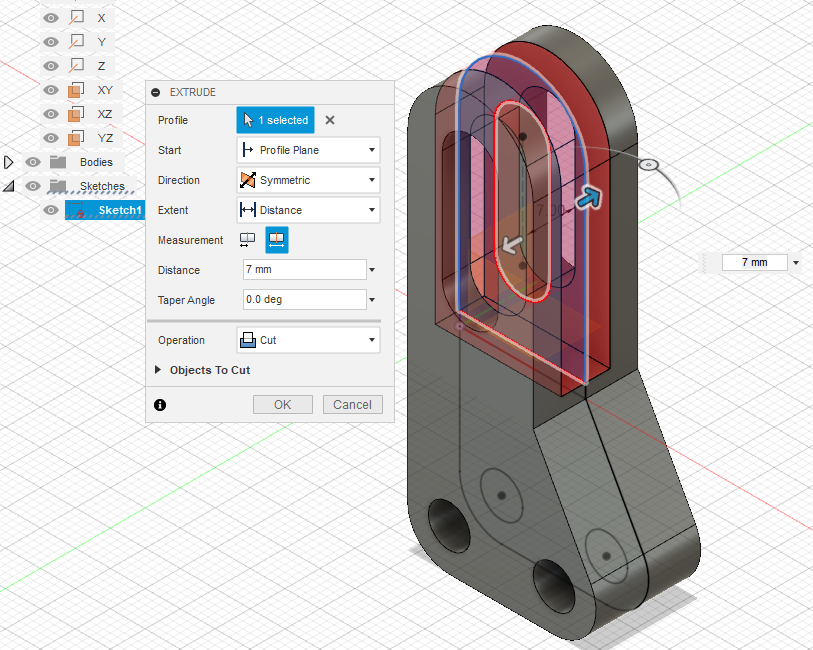

6. 단축카 e 선택 후 양방향(Symmetric)선택, 두께값 7, CUT 선택해 줍니다.
7. 화면을 YZ방향, 홈뷰는 RIGHT방향으로 설정합니다.

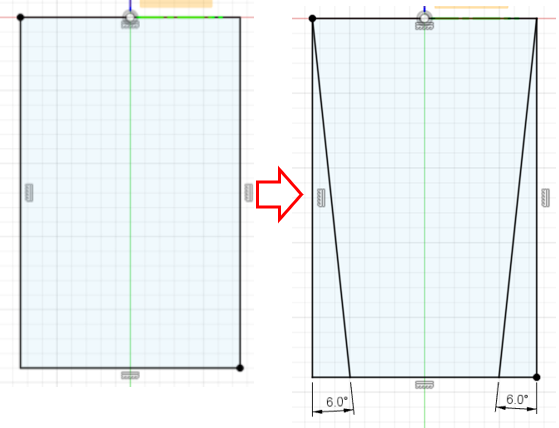

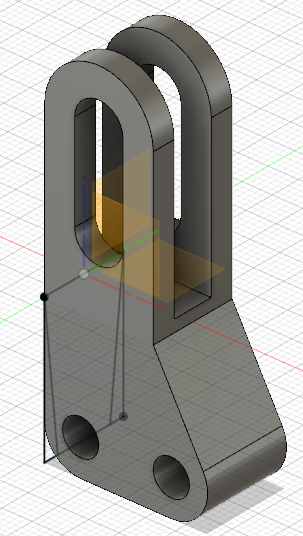

8. Rectangle을 선택하고 아래부분의 원점구속부분에 끝부분에 시작하여 오른쪽 아래까지
직사각형을 만들어 줍니다.
9. Body를 감겨주고 라인만 남겨둡니다.
그리고 라인을 이용하여 라인을 그려주고 Dimension으로 각도값을 줍니다.
10. 꺼 두었던 Body를 켜줍니다.

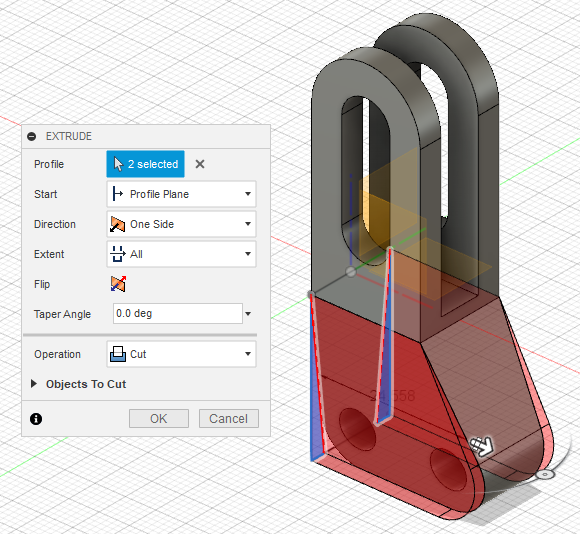

11. 삼각형을 만든것을 EXTRUDE- ALL을 선택해 줍니다.

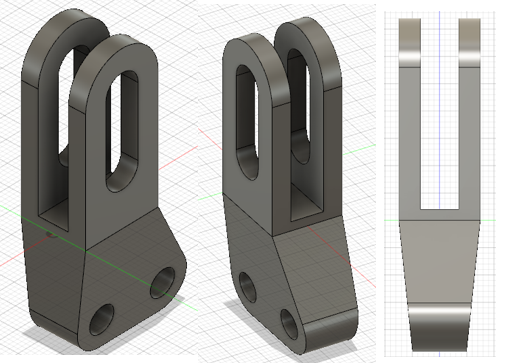

12. 1번파츠는 끝이 났습니다.
2번파츠를 해 줄건데요, 도면을 보면 2번파츠는 1번파츠의 SLOT에 조립되어 있는 것을 볼 수
있습니다.

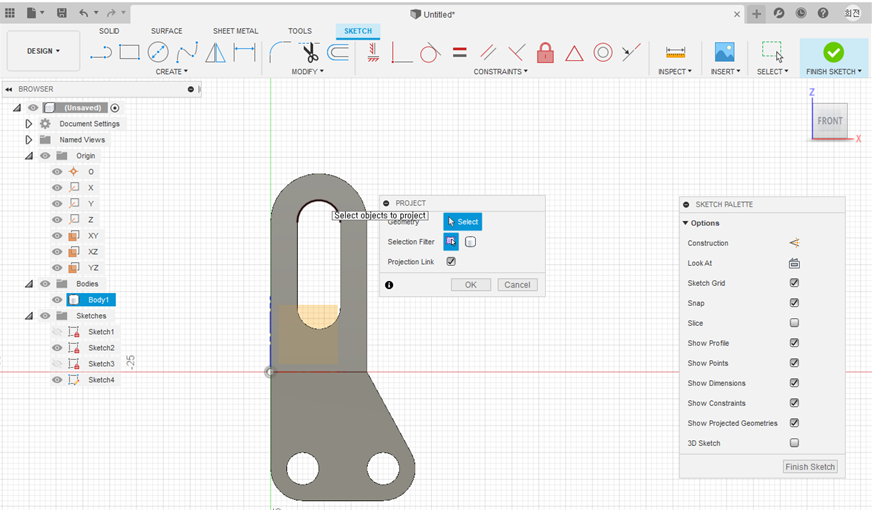

그러므로 2번파츠를 하기 위해 Sketch도면을 XZ방면을 선택해주고,
P(Project)를 Slot의 윗 부분에 클릭 선택해 줍니다.
13. BODY를 꺼주면 아래와 같은 상태가 됩니다.
14. 중앙에 2번파츠의 Circle8(1번파츠 slot의 크기와 같음)

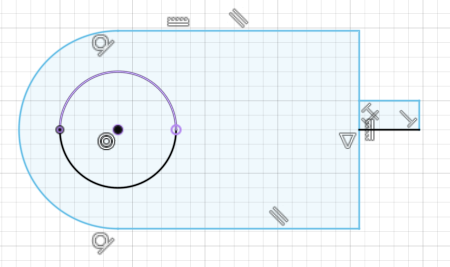

15. 2번파츠의 도면을 보면서 라인(L)을 도면을 그대로 그려줍니다.
오른쪽에 튀어 나온 부분은 수평일치구속에서 위나아래쪽중 하나 선택하여 도면수치의 반만
입력합니다. 왜냐하면 이것은 회전(Revolve)시켜줄 겁니다.

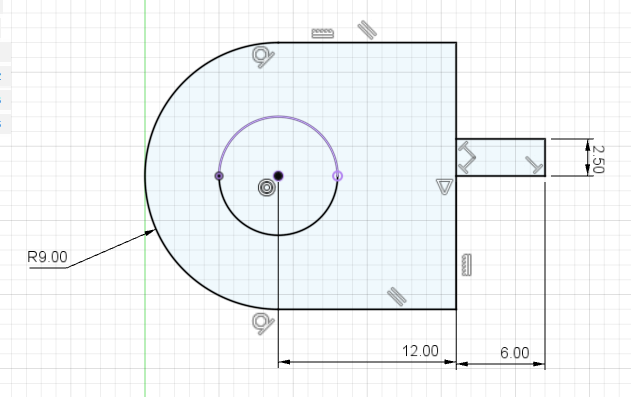

16. Dimension을 이용하여 도면에 보이는 수치 입력, 오른쪽 튀어나온 원통은 파이 5이므로
2.5만 입력해 줍니다.
17. 수치 입력이 끝이나면 모델링은 끝이 났으므로 Sketch를 끝내고
EXTRUDE 두께값을 원(15mm)부터 주고 New Body로 해줍니다.

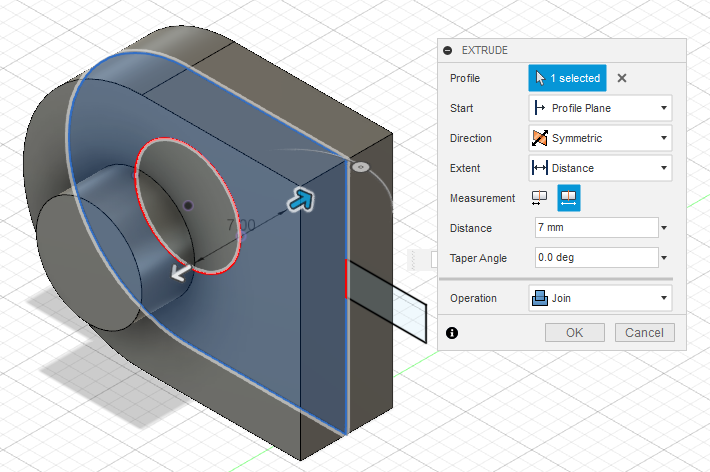

18. 다음은 sketch눈을 키고 아래 그림대로 두번째로 1번파츠 윗부분의 뚤린 곳에 들어갈 것이므로
뚤려 나간 두께값 7만큼 EXTRUDE해 주고 JOIN으로 설정합니다.
19. OK하면 아래와 같은 형태가 됩니다.

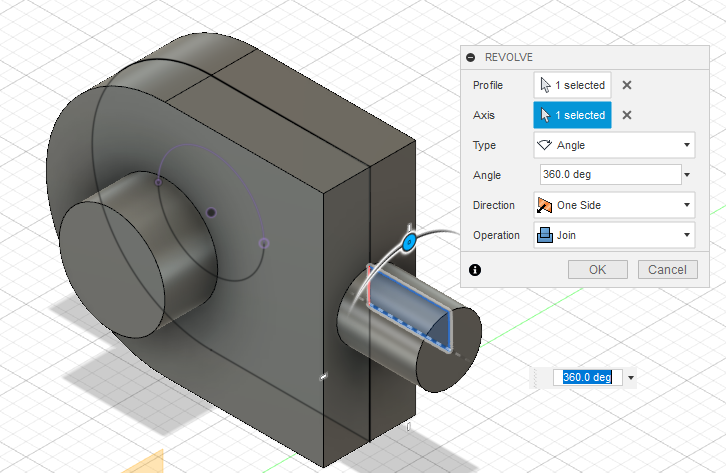

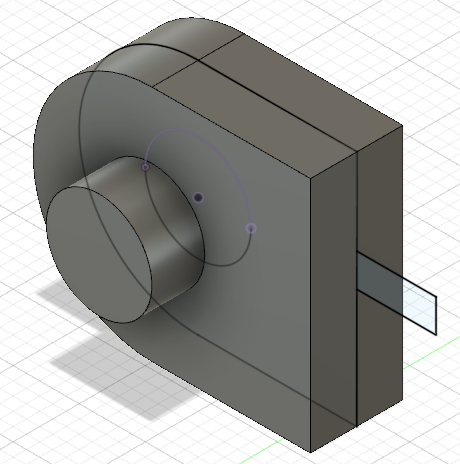

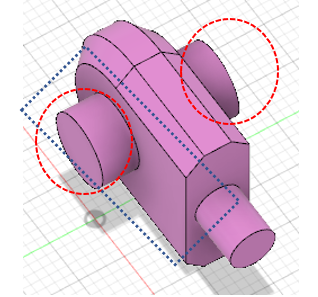

20. 먼저 Revolve를 선택하고 오른쪽에 튀어나온부분을 선택 한 후에 Axis select는 직사각형형태의
아래부분을 선택하면 아래와 같이 Revolve가 됩니다.

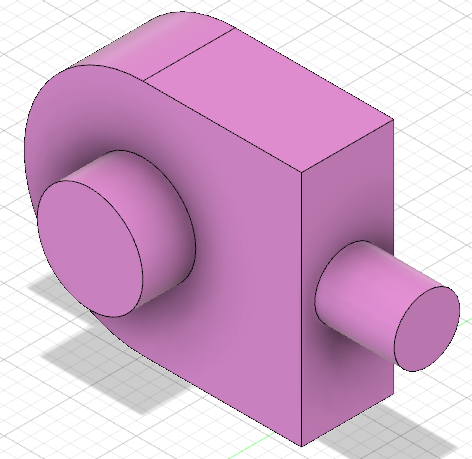

21. ok해주고 스케치를 모두 꺼주면 아래와 같은 형태가 됩니다.
22. 도시되고 지시없는 모떼기는 2라고 도면에 지시되어 있으므로
2번파츠의 chamfer값(모떼기)2를 줍니다.
23. 꺼 두었던 1번파츠를 켜줍니다.
24. 1번도면 작업하는 부분에 2번의 연결부위 부분을 바로 작업하기때문에 조립된
상태입니다 그러므로 공차값을 주면 되는데
공차값은 ±1이므로 최대공차값을 -1로 줄겁니다.
도면에 보면 지시되지 않은 Dimension은 A, B로 되어 있습니다.
그러므로 공차는 A,B에 줄 것이므로 1번파츠를 우서 꺼주고

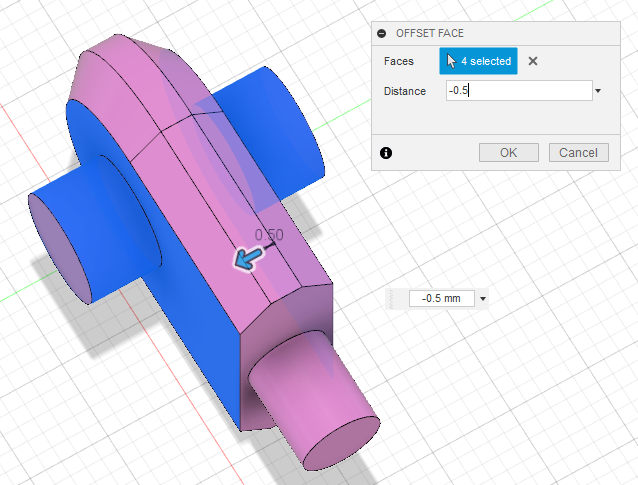

Modify에서 offset face를 선택하고 2번파츠의 아래 그림과 같은 곳(4곳)을 선택해줍니다.
25. ok를 눌러주고 1번파츠를 켜줍니다.

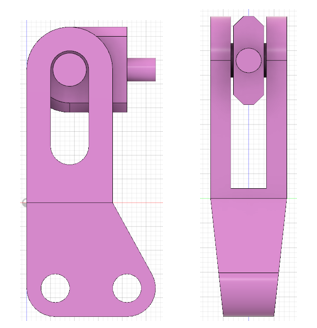

그러면 앞과 옆에서 보이는 바와 같이 공차가 들어간 부분이 보일 것입니다.

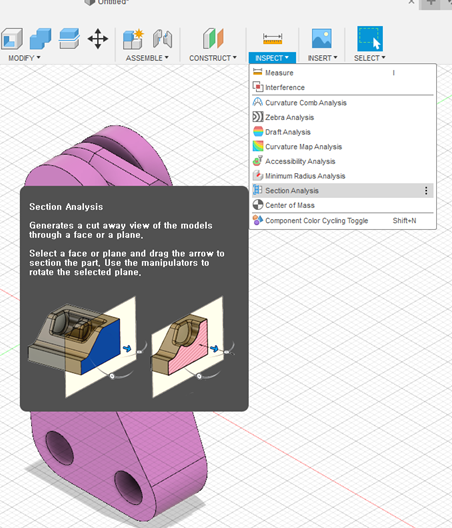

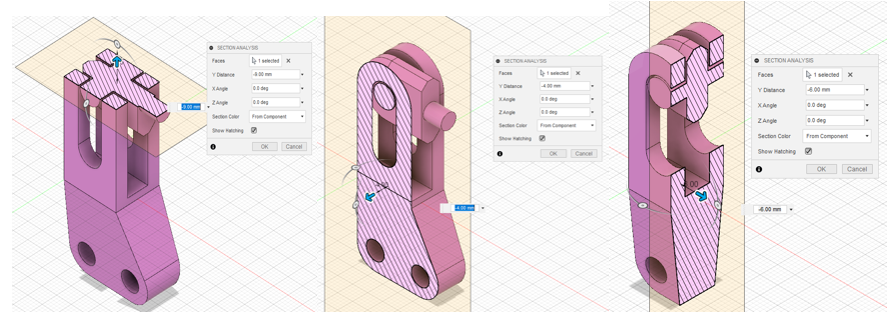

26. INSPECT에서 SECTION ANALYSIS를 선택하고 앞, 옆, 위 세방향에서 제대로 공차가 들어갔는지
확인해 봅니다.
27. 이렇게 되면 1번,2번파츠 모델링이 모두 끝이 났습니다.

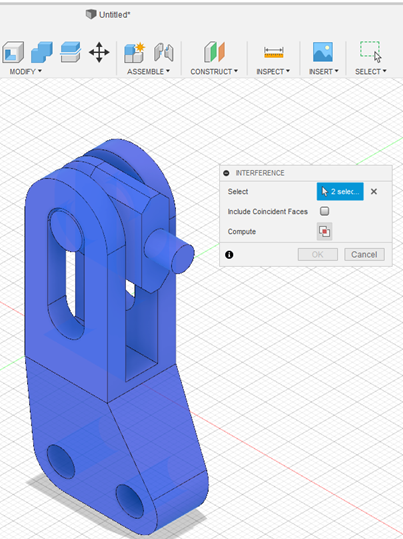

그러면 이제 INSPECT에서 Interference를 선택하여 오차가 없는지 반드시 확인하는데
1번,2번파츠 모두 선택하고 Continue를 클릭합니다.
28. interference를 클릭해서 아래와 같은 메시지가 뜨면 어떤 오차도 없는 것이므로
모델링이 제대로 잘 된것입니다.
29. ok를 눌러주고 cancel을 클릭하시면 모델링 작업은 모두 끝이 났습니다.

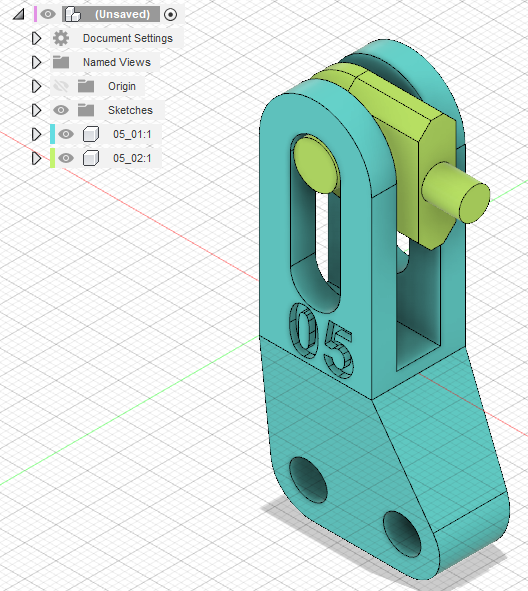

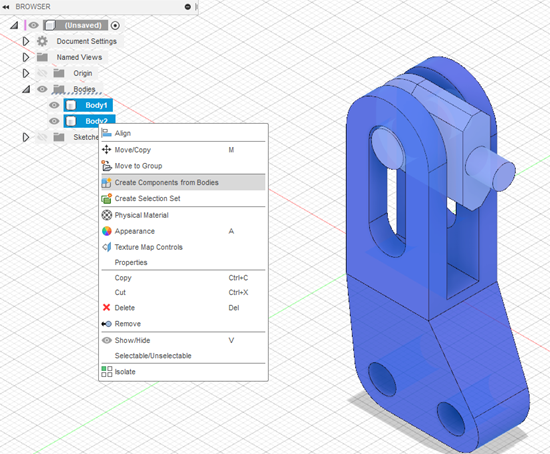

이제 이것을 Body1, Body2를 오른쪽 마우스를 눌러 아래 그림과 같이 Components로 만들어 줍니다.
30. 아!~제가 깜빡하고 1번 Body에 수험번호를 안넣었습니다.
여러분들도 혹시나 수험번호를 깜빡하시고 뒤늦게 생각나셨다면?
(출력하러 가기전 검시관들에게 손들기 전에 기억하셔야 한다는 전제 입니다.)
도면에 지시되어 있는 파츠에 자신의 수험번호를 넣으셔야 합니다.

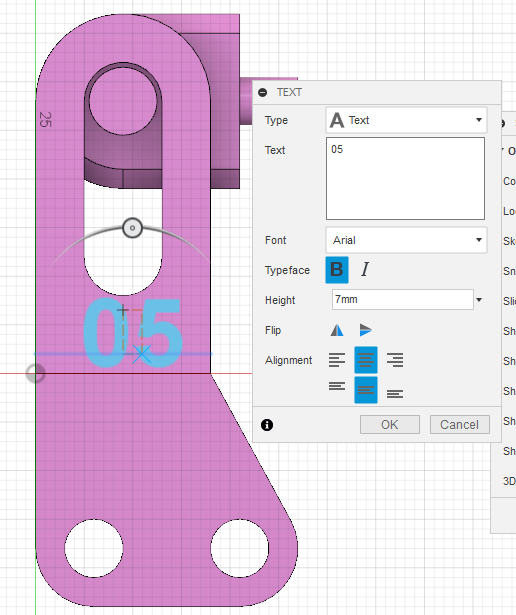

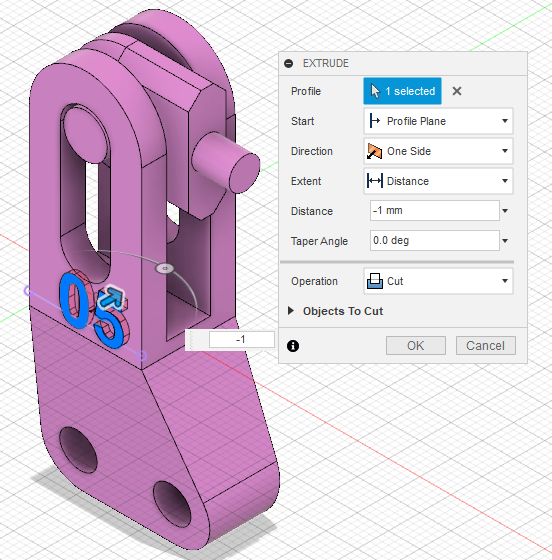

31. 위와같이 TEXT를 선택하여 자신의 수험번호 넣어주고
EXTRUDE선택, 05를 선택하고 -1로 값을 입력합니다.
32. 위의 그림과 같이 자신의 수험번호와 Components 1, 2를
05_01, 05_02로 바꿔서 8개 파일로 저장하셔야 합니다.

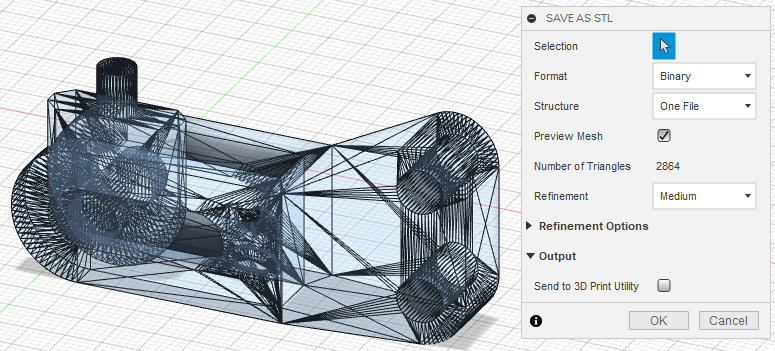

그리고 마지막 8번째는 STL파일로 저장하여야 하는데 이때는 출력이 잘 될 수 있도록
방향설정을 하여 저장하시면됩니다.

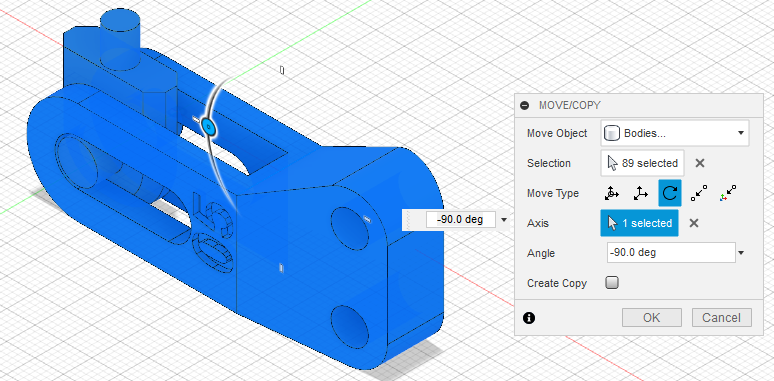

M(Move)선택후 회전으로 90도 움직여 주고
Slot부분에 있는 2번 body고 90도로 회전시키고
조금 옮겨주면 출력이 괜찮을 것같습니다.

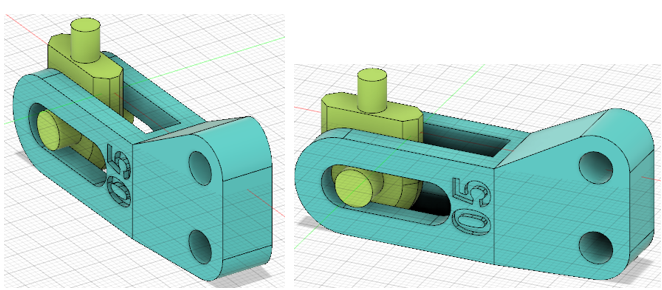

33. 모델링이 완성된 상태입니다.
34. 위와 같이 되었다면 STL파일로 저장하시고 슬라이싱 한 후 출력하시면 됩니다.

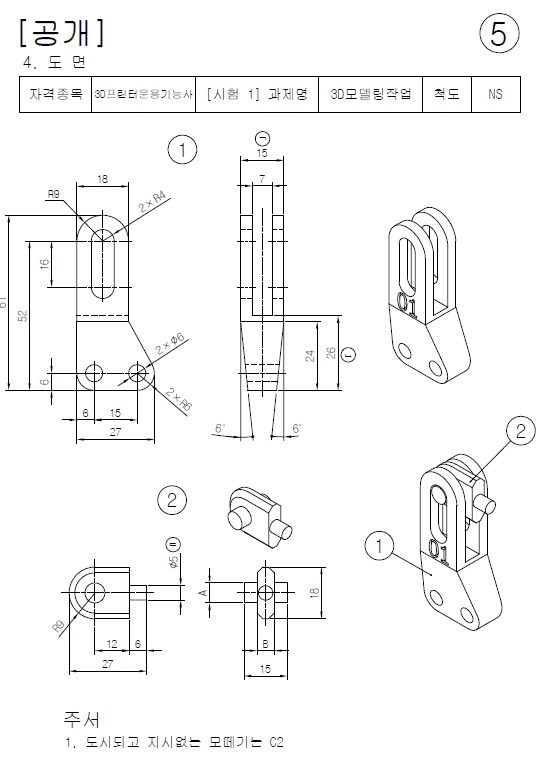

오늘은 공개도면 5번을 해 보았습니다.
궁금한 것이나 또는 더 좋은 방법이 있다면 댓글 주시기 바랍니다.
